48V90A 94% Compac DC حل إمدادات الطاقة الذكية للبنية التحتية للاتصالات
تفاصيل المنتج
إمدادات الطاقة للاتصالات 48V90A
,94% من حل الطاقة المتوازية الكفاءة
,نظام الطاقة المدمج للبنية التحتية للاتصالات
48V90Aحل إمداد الطاقة الذكي Compac DC بنسبة 94% لمركز بيانات الاتصالات
نظرة عامة على المنتجلنظام الطاقة DC48V 90A
إن مقوم سلسلة ET عبارة عن نظام طاقة DC48V 90A يعمل بجهد 48 فولت، وهو مصمم لضمان توزيع الطاقة بشكل موثوق للبنية التحتية للاتصالات السلكية واللاسلكية ومراكز البيانات والتطبيقات الصناعية حيث يكون التشغيل دون انقطاع أمرًا بالغ الأهمية. إنه يعمل من مدخل أحادي الطور بجهد 220 فولت تيار متردد ويوفر خرج تيار مستمر منظم بإحكام يتراوح من -43 فولت تيار مستمر إلى -58 فولت تيار مستمر، بقيمة اسمية تبلغ -53.5 فولت تيار مستمر. يحقق هذا النظام ما يزيد عن 94% من كفاءة التحويل حتى في ظل التحميل الكامل، وهو مثالي للمنشآت الموفرة للطاقة وعالية الكثافة.
مصممة للتشغيل المستمر بمرونة معيارية
تم تصميم النظام مع أخذ التكرار في الاعتبار، وهو يدعم ما يصل إلى ثلاث وحدات مقوم قابلة للتبديل السريع بقدرة 1740 وات في تكوين N+1. تزن كل وحدة أقل من 1.5 كجم وتستخدم تبريد الهواء القسري لإدارة حرارية متسقة. بفضل تصحيح عامل الطاقة المتقدم (≥0.99) والتشوه التوافقي الإجمالي المنخفض (THDi ≥5%)، فإنه يضمن طاقة خرج نظيفة مع تقليل الضغط على المعدات الأولية. توجد الوحدة في هيكل مكون من وحدتين قابل للتركيب على حامل مقاس 19 بوصة، حاصل على تصنيف IP20، مما يتيح صيانة الوصول الأمامي وتوجيه الكابل العلوي بشكل مناسب.
مواصفات نظام المعدل DC48V 90A
| يكتب | وحدة توزيع الطاقة DC48V للاتصالات | |||
| عام | مقاس | 482 مم * 350 مم * 2U (العرض * العمق * الارتفاع) | ||
| وزن | ≥11 كجم (المقومات مستبعدة) | |||
| طريقة التبريد | التبريد الطبيعي | |||
| طريقة التثبيت | 19 بوصة مثبتة على الرف | |||
| وضع الكابلات | مدخل ومخرج من الأعلى | |||
| وضع الصيانة | من الجانب الأمامي، دعم تغيير درجة الوحدة | |||
| درجة الحماية | IP20 | |||
| مدخلات التيار المتردد |
الجهد االكهربى |
مرحلة واحدة 220VAC | ||
| MCB | 1 × 40 أمبير 2P | |||
| تكرار | 45 هرتز إلى 65 هرتز، القيمة المقدرة: 50 هرتز/60 هرتز | |||
| العاصمة توزيع |
الجهد الناتج | -43~-58VDC، القيمة المقدرة: -53.5VDC | ||
|
تيار الخرج (الحد الأقصى)
|
90 أ | |||
|
قاطع البطارية
|
1 × 63A 1P | |||
| الجادة |
2*10A/1P+2*16A/1P+2*20A/1P+1*40A/1P |
|||
| وحدة المعدل | جهد الإدخال | 85 فولت تيار متردد ~ 300 فولت تيار متردد، تصنيف 220 فولت تيار متردد | ||
| كفاءة | >94% | |||
| القوة المقدرة | 1740 واط (176 ~ 300 فولت تيار متردد) | |||
| درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية (الإخراج الكامل أقل من 50 درجة مئوية) | |||
| البعد | 106.5 مم (عرض) × 286 مم (عمق) × 41.5 مم (1U/H) | |||
| وزن | ≥ كجم | |||
| وضع التبريد | التبريد القسري | |||
| عامل الطاقة | ≥0.99 | |||
| ثد | ≥5% | |||
| إخراج العاصمة | –43 ~ –58VDC، المقدر –53.5VDC، الحد الأقصى 55A | |||
| المراقب المالي | منفذ إدخال الإشارة | 2 × AI (2 درجة الحرارة المحيطة)، 8 × DI | ||
| منفذ إخراج التنبيه | 2 × اتصال جاف | |||
| منفذ الاتصالات | RS485، سنمب | |||
| شاشة LCD | المدعومة | |||
| بيئة | التشغيل درجة حرارة |
-40 درجة مئوية ~ +65 درجة مئوية (الإخراج الكامل أقل من 50 درجة مئوية) | ||
| درجة حرارة التخزين | -40 درجة مئوية ~ +70 درجة مئوية | |||
| الرطوبة التشغيلية | 5%~95% (عدم التكثيف) | |||
| ارتفاع | 0 ~ 3000 م (إذا كان الارتفاع ضمن نطاق 2000 م إلى 3000 م، الحد الأقصى للتشغيل تنخفض درجة الحرارة بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر.) |
|||

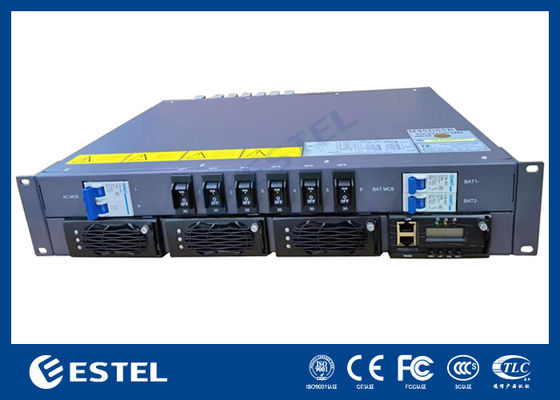

منظر أمامي لنظام المقوم DC48V 90A

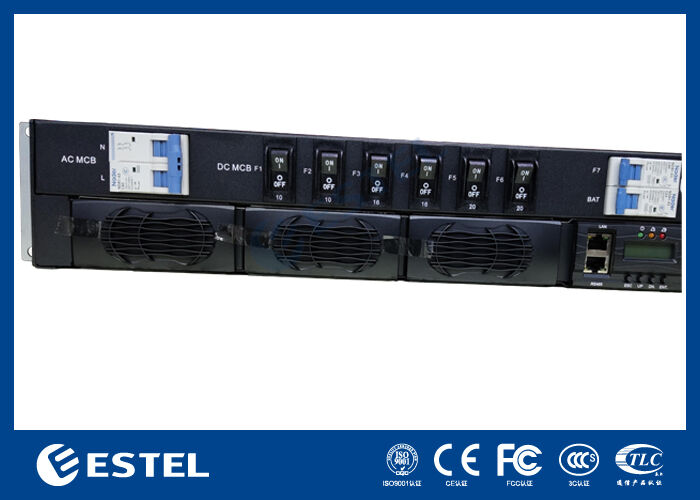

منظر أمامي لنظام المقوم DC48V 90A

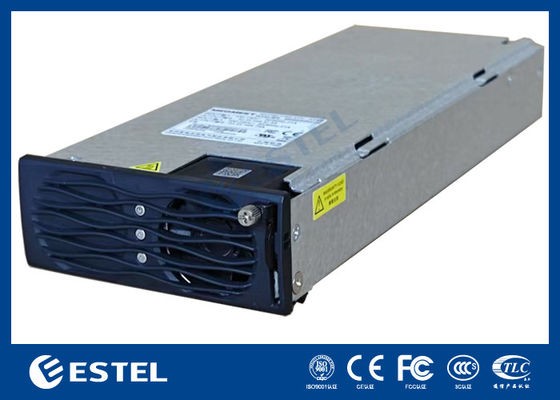

وحدة المعدل لنظام الطاقة DC48V 90A
-
