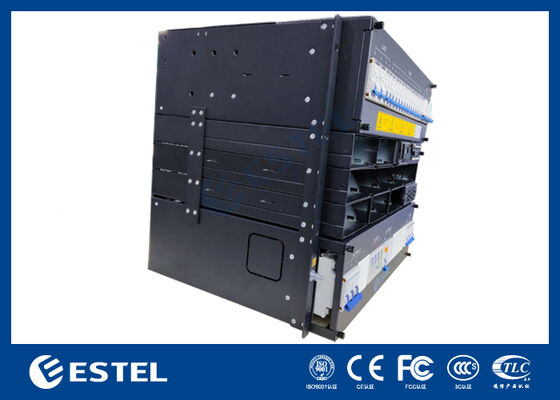

نظام توزيع طاقة مقوم اتصالات ذكي مثبت على رف 30 كيلو واط 9U مع LLVD BLVD
تفاصيل المنتج
مقوم اتصالات مثبت على رف 30 كيلو واط
,نظام توزيع طاقة اتصالات ذكي
,نظام طاقة اتصالات LLVD BLVD
30kw 9U نظام توزيع الطاقة المثبت على الرف Intelligent Telecom Rectifier مع LLVD BLVD
لمحة عامة عن المنتج من 30kw 9U 19' نظام تصحيح الاتصالات على الرف
نظام المُستقيم DC48V بقدرة 30 كيلوواط هو حل طاقة عالي السعة تم تصميمه لضمان طاقة متواصلة دون انقطاع للاتصالات والمركزات البيانية والعمليات الصناعية الحرجة.تعمل من مدخل ثلاثي المراحل 380VAC، فإنه ينتج مخرج متزامن محدد بدقة قابلة للتعديل من 43 VDC إلى 58 VDC ، مع نقطة ضبط اسمية 53.5 VDC. مع كفاءة التحويل الرائدة في الصناعة تتجاوز 96٪ حتى عند الحمل الكامل ،انها مناسبة بشكل استثنائي لتحسين الطاقة، عمليات نشر عالية الكثافة.

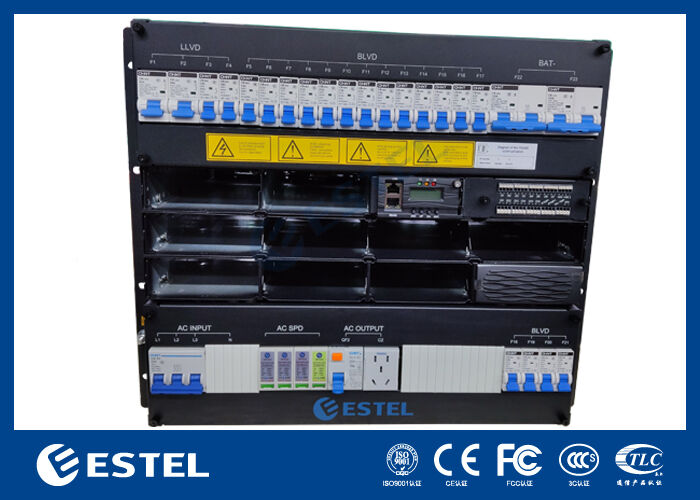

تتضمن لوحة التوزيع المتكاملة وظائف LLVD (Limited Load Voltage Disconnect) و BLVD (Battery Low Voltage Disconnect) لإدارة الحمل الذكية والمرنة.يتم إدارة النظام بواسطة جهاز تحكم متطور على متن الطائرة يقدم خيارات مراقبة وتكوين واسعة النطاقيحتوي على 3 مدخلات لأجهزة استشعار درجة الحرارة المحيطة، و 7 مدخلات رقمية لمراقبة الحالة الخارجية، و 6 مخرجات رلاي للاتصال الجاف قابلة للبرمجة لإدارة الإنذار الشامل.يتم دعم الإشراف عن بعد عبر واجهات RS485 و SNMP، في حين أن شاشة LCD الحساسة في اللوحة الأمامية تمكن من التكوين المحلي المريح والتحقق من الحالة في الوقت الحقيقي.
مواصفات مدخلات التيار المترددمن 30kw 9U 19' نظام تصحيح الاتصالات المثبت على رف
-
الجهد:ثلاثي المراحل 380VAC
-
(إم سي بي):1 × 63A 3P + N
-
مخرج التيار المتردد:25A 1P لمخرج المقبس
-
التكرار:45 هرتز إلى 65 هرتز (50 هرتز/60 هرتز)
-
SPD:20kA/40kA، 8/20μs
مواصفات توزيع DCمن 30kw 9U 19' نظام تصحيح الاتصالات المثبت على رف
-
الجهد الخارجي:-43 إلى -58VDC (المعدل -53.5VDC)
-
السعة القصوى:30 كيلوواط (10 × 3 كيلوواط وحدات، N + 1 الازدحام)
-
مفصل البطارية:2 × 125A 1P
(LLVD):
-
2 × 80A/1P + 2 × 63A/1P
BLVD 1:
-
1 × 63A/1P + 12 × 32A/1P
ب.ل.ف.د. 2
-
2 × 32A/1P + 2 × 16A/1P

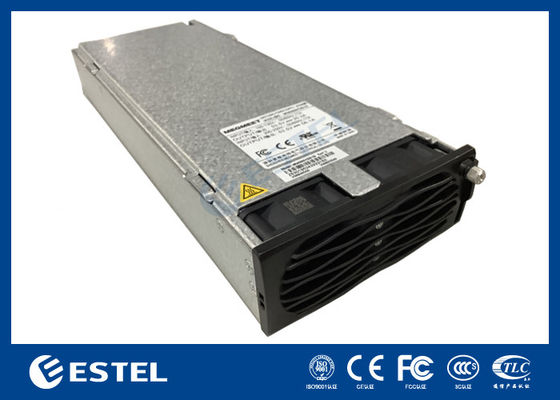

وحدة التصحيحمن 30kw 9U 19' نظام تصحيح الاتصالات المثبت على رف
-
الجهد الدخالي:85VAC ~ 300VAC (مقياس 220VAC)
-
الكفاءة:> 96%
-
الطاقة الاسمية:3000 واط (176 ~ 300 فولت)
المواصفاتمن 30kw 9U 19' نظام تصحيح الاتصالات المثبت على رف
| النوع | وحدة توزيع الطاقة للاتصالات DC48V | |||
| عامة | الحجم | 482mm*350mm*2U ((العرض*العمق*الارتفاع) | ||
| الوزن | ≤11kg (باستثناء المصلحين) | |||
| طريقة التبريد | التبريد الطبيعي | |||
| طريقة التثبيت | 19 بوصة قياسية مثبتة على رف | |||
| وضع الكابلات | المدخل والمخرج من الأعلى | |||
| وضع الصيانة | من الجانب الأمامي ، تغيير درجة وحدة الدعم | |||
| درجة الحماية | IP20 | |||
| المدخلات المترددة |
الجهد |
ثلاثي المراحل 380VAC | ||
| الـ MCB | 1 × 63A 3P + N | |||
| مخرجات التيار المتردد | 25A 1P ، للمقبس | |||
| التكرار | 45Hz إلى 65Hz، القيمة الاسمية: 50Hz/60Hz | |||
| برنامج التعاون | 20KA/40KA، 8/20μs | |||
| العاصمة التوزيع |
الجهد الخارجي | -43~-58VDC، القيمة المسجلة: -53.5VDC | ||
|
قدرة الإنتاج (ماكسيمون)
|
30kw ((10 x 3kw ، يدعم N + 1 الازدحام) | |||
|
مفصل البطارية
|
2 × 125A 1P | |||
| LLVD | 2*80A/1P+2*63A/1P | |||
| BLVD 1 | 1*63A/1P+12*32A/1P | |||
| BLVD 2 |
2*32A/1P+2*16A/1P |
|||
| وحدة التصحيح | الجهد المدخل | 85VAC 300VAC، مقياس 220VAC | ||
| الكفاءة | > 96% | |||
| الطاقة الاسمية | 3000W ((176~300VAC) | |||
| درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية ((أداء كامل تحت 50 درجة مئوية) | |||
| البعد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |||
| الوزن | ≤2kg | |||
| وضع التبريد | التبريد القسري | |||
| عامل القوة | ≥0.99 | |||
| THD | ≤ 5% | |||
| مخرجات التيار المباشر | 43 ~ 58VDC، معدل 53.5VDC، أقصى 55A | |||
| جهاز التحكم | النموذج | MC2900 | ||
| منفذ مدخل الإشارة | 3 × AI ((2 درجة حرارة البيئة، 1 درجة حرارة البطارية) ، 7 × DI | |||
| منفذ خروج الإنذار | 6 × اتصال جاف | |||
| ميناء الاتصال | RS485، LAN | |||
| شاشة LCD | مدعوم | |||
| البيئة | التشغيل درجة الحرارة |
-40°C ~ +65°C (المخرج الكامل أقل من 50°C) | ||
| درجة حرارة التخزين | -40°C~+70°C | |||
| رطوبة العمل | 5%~95% ((غير مكثف) | |||
| الارتفاع | 0~3000m ((إذا كان الارتفاع في نطاق 2000m إلى 3000m، الحد الأقصى للعمل انخفضت درجة الحرارة بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر.) |
|||

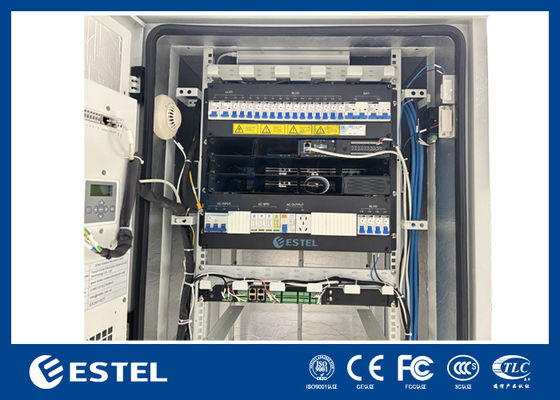

التثبيت من 30kw 9U 19' نظام تصحيح الاتصالات المثبت على رف
-
