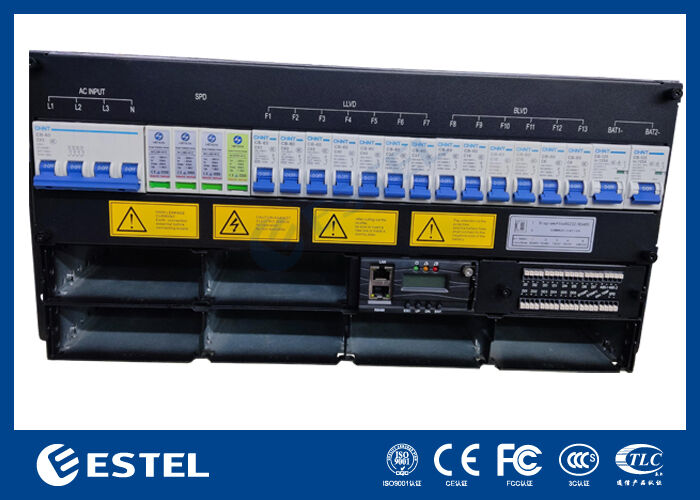

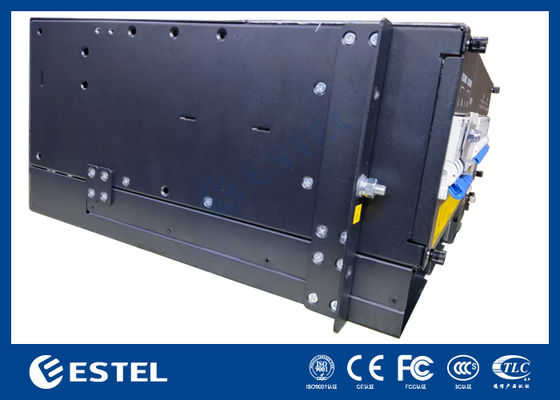

حل مقوم اتصالات صناعي ذكي 5U AC إلى DC48V مع إدارة عن بعد
تفاصيل المنتج
مقوم اتصالات صناعي 5U
,طاقة اتصالات AC إلى DC48V
,مقوّم اتصالات سلكية ولاسلكية مع إدارة عن بعد
حل 5U للتصحيحات التلفزيونية الصناعية الذكية من AC إلى DC48V مع الإدارة عن بعد
لمحة عامة عن منتج 5U 18kW المصلح الذكي للاتصالات
يوفر نظام المُستقيم DC48V بـ 18 كيلوواط طاقة متواصلة قوية ومتواصلة مصممة خصيصًا للاتصالات، ومراكز البيانات، والعمليات الصناعية حيث لا يمكن التفاوض على توافر النظام.تعمل من مدخل ثلاثي المراحل 380VAC، فإنه يوفر مخرج ثابت ويمكن تعديله من 43 VDC إلى 58 VDC ، وضعت اسميًا في 53.5 VDC.تكنولوجيا تحويل الطاقة المتقدمة لها تحقق كفاءة أفضل من 96٪ عبر نطاق الحمل، مما يجعلها مناسبة بشكل مثالي للمنشآت الحساسة للطاقة والتي تقتصر على المساحة.
قسم مدخلات التيار المترددمن 5U 18kW المصلح الذكي للاتصالات
-
الجهد:380VAC ثلاثي المراحل
-
(إم سي بي):1 × 63A 3P + N مفكّك الدوائر
-
التكرار:45 هرتز إلى 65 هرتز (50 هرتز/60 هرتز)
-
SPD:الدرجة C، 20kA/40kA، 8/20μs
قسم توزيع التيار المباشرمن 5U 18kW المصلح الذكي للاتصالات
-
الجهد الخارجي:-43 إلى -58VDC (المعدل -53.5VDC)
-
السعة القصوى:18 كيلوواط (6 × 3 كيلوواط وحدات، N + 1 الازدحام)
-
مفصل البطارية:2 × 125A / 1P
-
(LLVD):3 × 63A/1P + 2 × 40A/1P + 2 × 32A/1P
-
(بلو)2 × 16A/1P + 2 × 10A/1P + 2 × 6A/1P
سيناريوهات التطبيقمن 5U 18kW المصلح الذكي للاتصالات
-
محطات قاعدة 5G الكبيرة
-
المكاتب المركزية وتبادل الاتصالات
-
منشآت التصنيع الصناعي
-
أنظمة الطاقة الاحتياطية لمركز البيانات
-
غرف اتصالات محطات الطاقة
-
غرف الاتصالات والمعلومات في المستشفيات
-
البنية التحتية للاتصالات في المطار
-
أنظمة إشارة السكك الحديدية
المواصفاتمن 5U 18kW المصلح الذكي للاتصالات
| النوع | نظام تصحيح 18KW DC48V | |||
| عامة | الحجم | 482mm*350mm*5U ((العرض*عمق*الارتفاع) | ||
| الوزن | ≤21kg (باستثناء المصلحين) | |||
| طريقة التبريد | التبريد الطبيعي | |||
| التثبيت | 19 بوصة قياسية مثبتة على رف | |||
| وضع الكابلات | أدخل وأخرج من الأعلى | |||
| وضع الصيانة | من الجانب الأمامي ، تغيير درجة وحدة الدعم | |||
| درجة الحماية | IP20 | |||
| المدخلات المترددة |
الجهد |
380VAC ثلاثي المراحل | ||
| الـ MCB | 1 × 63A 3P + N مفكّك الدوائر | |||
| التكرار | 45Hz إلى 65Hz، القيمة الاسمية: 50Hz/60Hz | |||
| برنامج التعاون | الدرجة ج، 20KA/40KA، 8/20μs | |||
| العاصمة التوزيع |
الجهد الخارجي | -43~-58VDC، القيمة المسجلة: -53.5VDC | ||
|
قدرة الإنتاج (ماكسيمون)
|
18kw ((6 x 3kw ، يدعم N + 1 الازدحام) | |||
|
مفصل البطارية
|
2 × 125A 1P | |||
| LLVD | 3*63A/1P+2*40A/1P+2*32A/1P | |||
| BLVD |
2*16A/1P+2*10A/1P+2*6A/1P |
|||
| وحدة التصحيح | الجهد المدخل | 85VAC إلى 300VAC ، مقياس 220VAC | ||
| الكفاءة | > 96% | |||
| الطاقة الاسمية | 3000W ((176 إلى 300VAC) | |||
| درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية ((أداء كامل تحت 50 درجة مئوية) | |||
| البعد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U ارتفاع) | |||
| الوزن | ≤2kg | |||
| وضع التبريد | التبريد القسري | |||
| عامل القوة | ≥0.99 | |||
| THD | ≤ 5% | |||
| مخرجات التيار المباشر | 43 ~ 58VDC، معدل 53.5VDC، أقصى 55A | |||
| جهاز التحكم | النموذج | MC2900 | ||
| منفذ مدخل الإشارة | 3 AI ((حرارة بطارية 2 ، بيئة 1) ، 7 DI | |||
| منفذ خروج الإنذار | 6 الاتصال الجاف | |||
| ميناء الاتصال | 1*RS485، 1*LAN | |||
| عرض الحالة | شاشة LCD | |||
| البيئة | التشغيل درجة الحرارة |
-40°C ~ +65°C (المخرج الكامل أقل من 50°C) | ||
| درجة حرارة التخزين | -40°C~+70°C | |||
| رطوبة العمل | 5%~95% ((غير مكثف) | |||
| الارتفاع | 0~3000m ((إذا كان الارتفاع في نطاق 2000m إلى 3000m، الحد الأقصى للعمل انخفضت درجة الحرارة بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر.) |
|||
