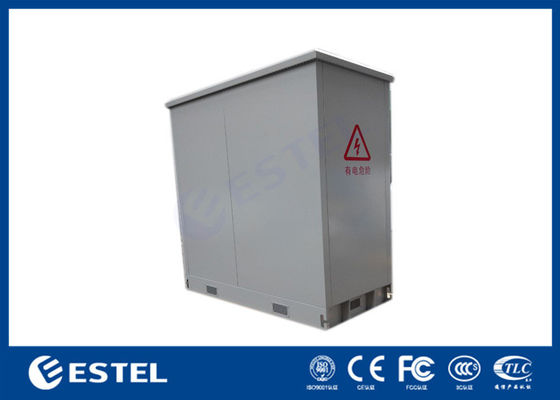

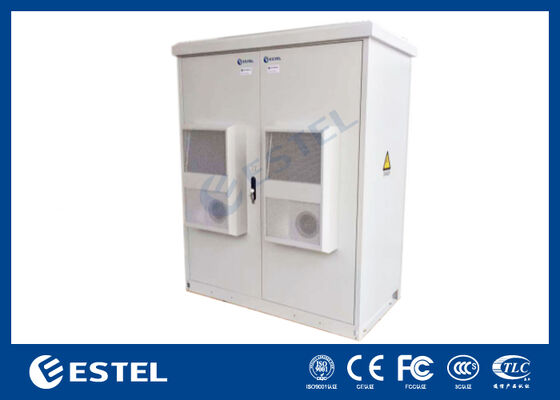

خزانة اتصالات خارجية مزدوجة الأبواب بسعة 48U مع توزيع طاقة ونظام احتياطي
تفاصيل المنتج
خزانة اتصالات خارجية بسعة 48U
,نظام طاقة اتصالات مزدوج الخزانة
,خزانة اتصالات بنظام احتياطي
خزانة Daul-cabinet الخارجية 48U للاتصالات مع نظام توزيع الطاقة والنسخ الاحتياطي
نظرة عامة على المنتج
خزانة Daul-cabinet الخارجية 48U من سلسلة ET عبارة عن خزانة خارجية يمكنها حماية معدات العميل من التلف والظروف الجوية القاسية. يمكن استيعاب بطارية الرصاص الحمضية ومعدات الاتصالات 48U داخل الخزانة. يمكن للخزانة توفير الطاقة لمعدات الاتصالات النشطة ومعدات الاتصالات السلبية في نفس الوقت.
توزيع الطاقة بالتيار المستمر
تدمج الخزانة وحدة توزيع الطاقة (PDU) مقاس 19 بوصة 3U -48VDCيضم:
-
2 × 2P 32A قواطع دوائر
-
2 × 2P 16A قواطع دوائر
-
4 × 2P 10A قواطع دوائر
يتيح هذا التكوين توزيعًا مرنًا ومحميًا للطاقة لأحمال اتصالات متعددة.
بطارية احتياطية وFSU
مساحة مخصصة تستوعب 4 صواني لما يصل إلى 16 × 48 فولت من بطاريات الرصاص الحمضية، مما يوفر طاقة احتياطية موثوقة أثناء فشل التيار الكهربائي. تدعم الخزانة أيضًا FSU (وحدة الإشراف الميداني) وأجهزة الاستشعارللمراقبة في الوقت الفعلي لدرجة الحرارة الداخلية والرطوبة والوصول إلى الباب ومستشعر الدخان ومستشعر المياه وحالة المعدات.
غلاف المعدات متعدد الاستخدامات

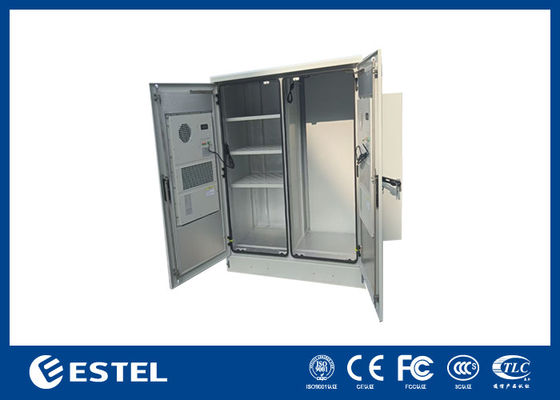

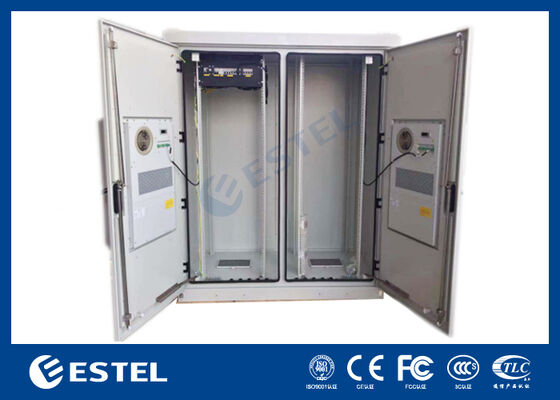

توفر الخزانة مساحة واسعة للتركيب المتزامن للمعدات القياسية مقاس 19 بوصة، ومعدات الاتصالات غير النشطة (المفاتيح، وأجهزة النقل) ومعدات الاتصالات السلبية (إطارات التوزيع، ولوحات التوصيل)، ونظام طاقة الاتصالات، مما يجعلها حلاً خارجيًا كاملاً لعقد الشبكة المهمة.
تم تصميم الخزانة بمواد مقاومة للتآكل وختم بدرجة IP عالية، وتضمن التشغيل الموثوق لأنظمة الطاقة ومعدات الاتصالات في البيئات الخارجية القاسية.
سمات
● درجة حماية عالية: IP65
● قدرة قوية ضد السرقة، باب مدمج، مفصلات داخلية، قفل ثلاثي النقاط، يدعم قفل إضافي
● اعتماد وحدة تبريد عالية الكفاءة: مكيف الهواء
● الحماية الشاملة الاختيارية: مستشعر الباب، مستشعر الدخان، مستشعر الماء، درجة الحرارة.
● دعم الإدارة عن بعد، وتحسين الأمن وتقليل تكلفة التشغيل للعميل
مواصفة
| إعدادات | غرض | المعلمة التقنية | |
| مجلس الوزراء | يكتب | خزانة Daul الخارجية 48U خزانة الاتصالات | |
| مستوى الحماية | IP65 | ||
| البعد الخارجي | 2400 مم * 1500 * 800 مم (الارتفاع * العرض * العمق) | ||
| الفضاء الداخلي | 1*19 بوصة 48U، مساحة تركيب بطارية 1* 4 طبقات | ||
| مادة |
المواد: لوح الزنك الألومنيوم، طبقة مزدوجة، مع عزل PEF 20 مم سمك الطبقة الخارجية: 1.2 ملم، سمك الطبقة الداخلية: 0.8 مم، المكونات الحاملة وسمك القاعدة: 2.0 مم |
||
| طلاء | طلاء مسحوق البوليستر | ||
| لون | رال7035 | ||
| نظام القفل | نظام قفل ثلاثي النقاط مضاد للسرقة | ||
| المفصلة | المفصلة الداخلية | ||
| تثبيت | شنت القطب | ||
| توجيه الكابل | كابل داخل وخارج من أسفل الخزانة | ||
| صيانة | باب واحد يسار، باب واحد أيمن، صيانة أمامية | ||
| تبريد | معجب |
230VAC، 50 هرتز، 1000 واط، 2SET، حسب الطلب؛ المواد: SUS316 |
|
| الاتحاد الفيدرالي لكرة القدم |
الموديل: PM5000، 19 بوصة 1U أجهزة الاستشعار: 2 * مستشعر الباب 1 * مستشعر الدخان 1 * مستشعر للمياه 1 * مستشعر درجة الحرارة |
||
| وحدة توزيع الطاقة بالتيار المستمر |
حامل حامل -48VDC PDU، 19 بوصة 3U قاطع الدائرة: 2 × 2P 32A؛ 2 × 2P 16A؛ 4 × 2P 10A |
||
| مصابيح LED | 230 فولت تيار متردد، 50 هرتز، يستخدم لإضاءة الخزانة، مع لمبة B22/60 وات | ||
| بيئة | درجة حرارة العمل | -40 درجة مئوية ~+55 درجة مئوية (+الإشعاع الشمسي) | |
| درجة حرارة التخزين | -40 درجة مئوية ~ +70 درجة مئوية | ||
| رطوبة العمل | 5%~95% (بدون تكثيف) | ||
| ارتفاع العمل | 0 ~ 4000 متر | ||
| طَرد | حالة خشبية | 1 وحدة لكل حالة | |
-
