نظام طاقة DC مدمج 4U لشبكات الاتصالات والبنية التحتية للاتصالات
تفاصيل المنتج
نظام مقوم اتصالات مدمج 4U
,نظام طاقة التيار المستمر لشبكات الاتصالات
,مزود طاقة للبنية التحتية للاتصالات

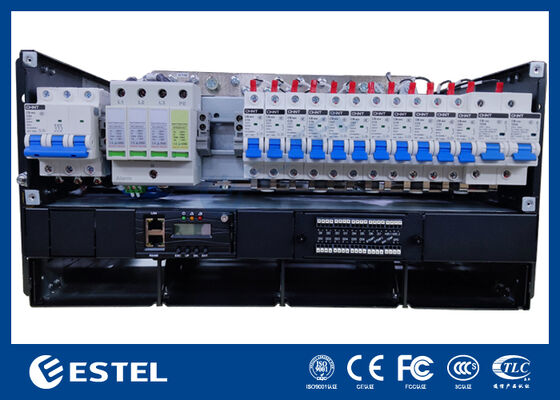

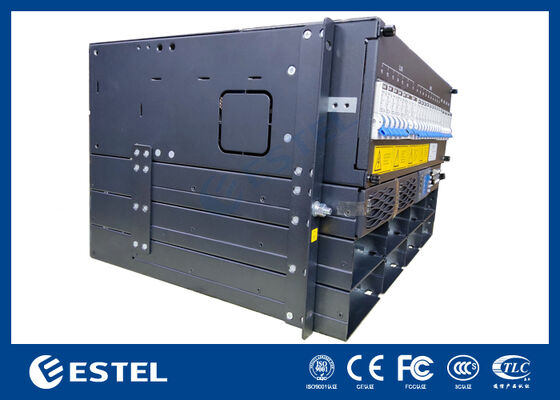

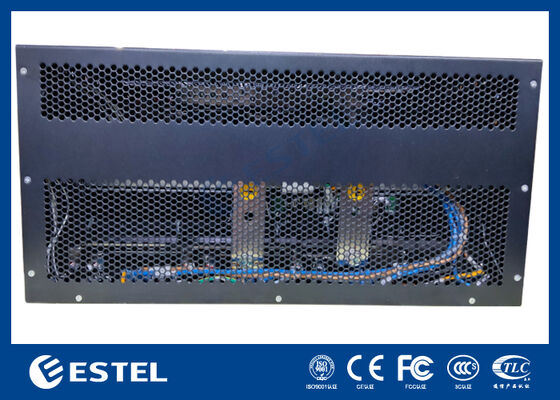

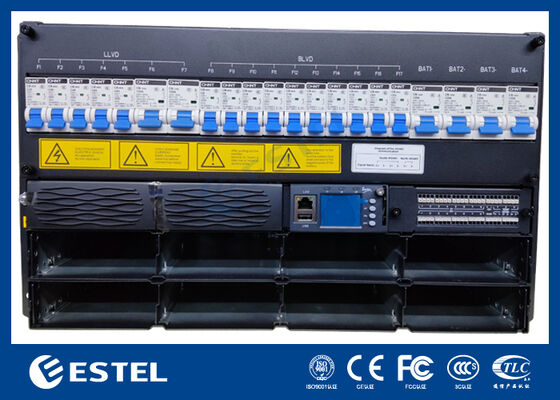

مخرج نظام طاقة DC مدمج 4U لشبكات الاتصالات والبنية التحتية للاتصالات
وصف المنتج 4U نظام الطاقة DC المضغوط
يعد ET48100-G5F24 نظام طاقة 4U DC عالي الأداء، مما يوفر طاقة موثوقة وفعالة للبنية التحتية للاتصالات والاتصالات المهمة. بفضل نطاق جهد إدخال التيار المتردد الواسع (85-200 فولت تيار متردد) ومعدل كفاءة قوي يزيد عن 96%، يوفر هذا النظام طاقة ثابتة للمحطات الأساسية اللاسلكية وشبكات النقل وأنظمة اتصالات المؤسسات. يتيح تصميم الوصول الأمامي سهولة التركيب والصيانة، في حين يضمن المقوم ووحدات التحكم القابلة للتبديل السريع الحد الأدنى من وقت التوقف عن إجراء الإصلاحات. تعمل الإدارة الذكية للبطارية أيضًا على إطالة عمر البطارية، مما يجعلها خيارًا ذكيًا للعمليات طويلة المدى.
الميزات الرئيسية: نظام طاقة DC مدمج 4U
تصميم مدمج 4U لتوفير المساحة وخفض تكاليف التثبيت
إدارة كابلات الوصول الأمامي لسهولة الإعداد والصيانة
يدعم نطاق واسع من جهد الإدخال (85-200VAC)، قابل للتكيف مع ظروف الشبكة المختلفة
وحدات مقوم ووحدة تحكم قابلة للتبديل السريع للصيانة السريعة دون توقف النظام
إدارة متقدمة للبطارية لضمان عمر بطارية طويل واستخدام فعال
منافذ اتصال متعددة (LAN، RS485، SNMP) للمراقبة والإدارة المرنة عن بعد
المواصفات الفنية
|
نظام |
|
|
أبعاد |
482.0 (عرض) × 250.6 (عمق) × 4 ش (ارتفاع) |
|
وزن |
18 كجم (بدون مقومات) |
|
وضع التبريد |
التبريد الطبيعي |
|
تثبيت |
رف أو خزانة مقاس 19 بوصة |
|
مدخلات التيار المتردد |
220 فولت تيار متردد، مرحلة واحدة |
|
توزيع التيار المتردد |
|
|
سعة الإدخال |
62 أ/2 ف |
|
تردد الإدخال |
45-65 هرتز (50/60 هرتز) |
|
التيار المتردد SPD |
20 كيلو أمبير، 40 كيلو أمبير، 8/20 ميكروثانية |
|
الجهد الناتج |
-42 ~ 58 فولت تيار مستمر، الاسمي: -52.5 فولت تيار مستمر |
|
السعة القصوى |
6 كيلو واط (مقومان 2 × 2 كيلو واط) |
|
المعدل |
|
|
القوة المقدرة |
2000 واط (176-200 فولت تيار متردد) |
|
درجة حرارة التشغيل |
-40 درجة مئوية إلى +75 درجة مئوية (الحمولة الكاملة أقل من 50 درجة مئوية) |
|
وضع التبريد |
التبريد القسري |
|
أبعاد |
106.5 ملم (عرض) × 286 ملم (عمق) × 41.5 ملم (ارتفاع) (1U) |
|
المراقب المالي |
|
|
منافذ الاتصالات |
لان، RS485، سنمب |
|
وضع العرض |
شاشات الكريستال السائل |
|
درجة حرارة التشغيل |
-40 درجة مئوية إلى +70 درجة مئوية |
|
درجة حرارة التخزين |
-40 درجة مئوية إلى +70 درجة مئوية |
|
رطوبة التشغيل |
5% إلى 95% (بدون تكثيف) |
إرشادات التشغيل
تثبيت:
قم بتركيب نظام الطاقة ET48100-G5F24 على حامل مقاس 19 بوصة أو داخل خزانة مناسبة. تأكد من وجود مساحة كافية لتدفق الهواء والتبريد بشكل صحيح.
قم بتوصيل مدخل التيار المتردد بمصدر طاقة ثابت أحادي الطور بقدرة 220 فولت تيار متردد. تأكد من أن مصدر الطاقة يتوافق مع نطاق جهد الإدخال 85-200VAC.
اتصالات الكابل:
تأكد من توصيل أسلاك التيار المتردد والبطارية والتحميل بشكل آمن وصحيح. يسمح النظام بالوصول الأمامي إلى جميع توصيلات الكابلات، مما يجعل التركيب والصيانة أكثر ملاءمة.
بالنسبة لتوصيلات البطارية، تأكد من القطبية والتصنيف الصحيحين (2 × قواطع بطارية 125 أمبير) لتجنب أي مخاطر كهربائية.
المراقبة والتحكم عن بعد:
استخدم منافذ اتصال LAN أو RS485 أو SNMP لتوصيل النظام بنظام مراقبة عن بعد. يمكّنك هذا من مراقبة الأداء وتلقي التنبيهات واستكشاف الأخطاء وإصلاحها عن بُعد، مما يقلل الحاجة إلى التدخلات في الموقع.
يتوافق النظام مع برامج المراقبة المتوافقة مع معايير الصناعة، والتي يمكن أن تساعد في تتبع استهلاك الطاقة وحالة البطارية وأي مشكلات محتملة.
المكونات القابلة للتبديل السريع:
يمكن تبديل وحدات المقوم ووحدة التحكم أثناء تشغيل النظام. للصيانة أو الاستبدال، ما عليك سوى إزالة الوحدة المعيبة واستبدالها بأخرى جديدة دون إيقاف تشغيل النظام بأكمله. وهذا يضمن التشغيل المستمر مع الحد الأدنى من التوقف.
الظروف البيئية:
يعمل النظام ضمن نطاق درجة حرارة يتراوح بين -40 درجة مئوية إلى +75 درجة مئوية (أقل من 50 درجة مئوية للإنتاج الكامل)، لذا تأكد من بقاء بيئة التشغيل ضمن هذا النطاق لمنع ارتفاع درجة الحرارة.
الحفاظ على مستويات الرطوبة بين 5% و95% (غير متكثفة) لمنع أي مشاكل متعلقة بالرطوبة.
-
