نظام تصحيح من 18 كيلوواط لمصعد مجلس الوزراء لتشغيل معدات الاتصالات
الخصائص الأساسية
مكان المنشأ:
شنتشن، الصين (البر الرئيسي)
اسم العلامة التجارية:
ESTEL
شهادة:
ISO9001, CE, 3C, FCC
تداول العقارات
الحد الأدنى لكمية الطلب:
1
سعر:
987-2327 usd
شروط الدفع:
خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
القدرة على العرض:
2500 مجموعة شهريا
ملخص المنتج
الحجرة ذات المحطة الواحدة 18 كيلوواطالمصلحالنظاملـتشغيل الطاقةالاتصالاتالمعدات لمحة عامة عن المنتجمن18 كيلوواطالمصلحالنظام تم تصميمه من أجل موثوقية مستوى الناقلة وتقديم الطاقة عالية الكثافة، يضمن نظام المُستقيم ET-Series 18kW طاقة متواصلة دون انقطاع لمكاتب الاتصالات المركزية،مراكز بيانات متوسطة إلى ...
تفاصيل المنتج
إبراز:
نظام تصحيح 18 كيلوواط
,نظام خزانة طاقة الاتصالات
,معدات الاتصالات المباشرة
Dimension:
482.5 ملم (عرض) * 350 ملم (عمق) * 5 يو (ارتفاع)
Input Voltage:
مرحلة واحدة 220VAC
Capacity:
18 كيلو واط
Rectifier Module:
3000 واط، 6 قطع
Redundancy:
ن+1
Module Efficiency:
＞ 96 ٪
Battery Breaker:
2*125A 1P قاطع الدائرة
Communicatoion Port:
سنمب، RS485
وصف المنتج
الحجرة ذات المحطة الواحدة 18 كيلوواطالمصلحالنظاملـتشغيل الطاقةالاتصالاتالمعدات
لمحة عامة عن المنتجمن18 كيلوواطالمصلحالنظام
تم تصميمه من أجل موثوقية مستوى الناقلة وتقديم الطاقة عالية الكثافة، يضمن نظام المُستقيم ET-Series 18kW طاقة متواصلة دون انقطاع لمكاتب الاتصالات المركزية،مراكز بيانات متوسطة إلى كبيرةويعمل النظام من مدخلات واحد الفاز 220 فولت AC و ينتج مخرجات متواصلة يتم تنظيمها بدقة تتراوح من 43 فولت إلى 58 فولت ، مع إعداد قياسي يبلغ 53.5 فولت.توفير ما يصل إلى 18 كيلوواط وتحقيق كفاءة التحويل أكثر من 96٪ عبر طيف الحمل النموذجي، فإنه يقلل بشكل كبير من كل من استهلاك الطاقة والطلبات التبريد التي تأتي معها.

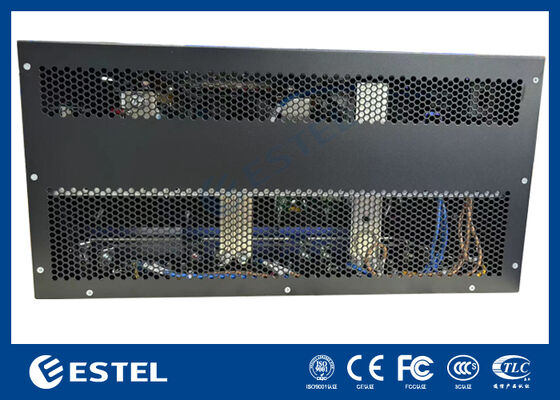

تم بناء الوحدة مع وضع التشغيل المستمر في الاعتبار ، وتستوعب ما يصل إلى ستة وحدات محاكاة 3000W قابلة للتبديل الساخن ، مما يسمح بتكوينات N + 1 أو أعلى.كل وحدة تزن أقل من 2 كجم وتستخدم تبريد الهواء القسري، تصحيح عامل الطاقة النشط (≥ 0.99) ، وانخفاض التشوه الهرموني الكلي (THDi ≤ 5٪) لضمان تفاعل الشبكة السلس والإنتاج المستقر. يتم احتواء جميع المكونات في 5U ،الهيكل القابل للتثبيت على الرف 19 بوصة مع تصنيف IP20، مع إمكانية التبديل الساخن للوصول الأمامي الذي يسهل الصيانة. توفر أشرطة الحافلات النحاسية المثبتة في الخلف مسار اتصال منخفض العائق عالية التيار.
الخصائصمن18 كيلوواطالمصلحالنظام

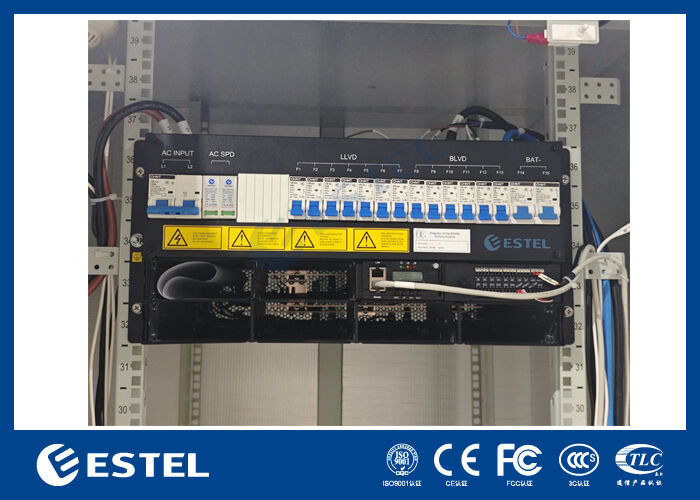

توزيع التيار المتردد
-
مدخل 220VAC أحادي المرحلة
-
1 × 125A 2P مفصل المدخلات
-
تردد 45 ~ 65 هرتز يعمل في جميع أنحاء العالم
-
حماية SPD من زيادة الطاقة 20/40kA
توزيع التيار المباشر
-
-43~-58VDC (المعيار -53.5VDC)
-
السعة القصوى 18kW
-
وحدات 6 × 3 كيلوواط، N + 1 الازدحام
توزيع التيار المباشر بطارية
-
2 × 125A 1P مفكّرات البطارية يدعم سلسلة بطارية مزدوجة
توزيع التيار المباشر
(LLVD):
-
3 × 63A / 1P
-
2 × 40A / 1P
-
2 × 32A / 1P
(بلو)
-
3 × 16A / 1P
-
2 × 10A / 1P
-
2 × 6A / 1P
أساسيةالمواصفات من18 كيلوواطالمصلحالنظام
| البعد | 482.0W) *350.0(D) *5U(H) |
| الوزن | ≤20kg (بدون مُستقيمات) |
| وضع التبريد | التبريد الطبيعي |
| وضع التثبيت | مثبت على رف 19 بوصة |
| الصيانة | الصيانة الأمامية، تغيير درجة وحدة الدعم |
| درجة الحماية | IP20 |
توزيع الطاقةمن18 كيلوواطالمصلحالنظام
|
توزيع التيار المتردد |
وضع الإدخال | واحد المرحلة 220VAC |
| مفصل الدخول | 1*125A 2P | |
| تردد الإدخال | 45 إلى 65 هرتز، القيمة الاسمية: 50 هرتز/60 هرتز | |
| برنامج التعاون | 20/40KA، 8/20us | |
|
توزيع التيار المباشر |
الجهد الخارجي | -43~-58VDC، القيمة المسجلة: -53.5VDC |
|
قدرة الإنتاج (الحد الأقصى)
|
18kw ((6*3kw ، N + 1 إضافية) | |
|
مفصل البطارية
|
2 * 125A 1P مفكّك الدوائر | |
| مفكّك الحمل |
LLVD: 3*63A/1P+2*40A/1P+2*32A/1P BLVD: 3*16A/1P+2*10A/1P+2*6A/1P |
وحدة التصحيحمن18 كيلوواطالمصلحالنظام
| الجهد المدخل | 85VAC 300VAC، مقياس 220VAC |
| الكفاءة | > 96% |
| الطاقة الاسمية | 3000W ((176~300VAC) |
| درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية ((المخرج الكامل أقل من 50 درجة مئوية) |
| البعد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) |
| الوزن | ≤2kg |
| وضع التبريد | التبريد القسري |
| عامل القوة | ≥0.99 |
| THD | ≤ 5% |
| مخرجات التيار المباشر | ¥43 ~ ¥58VDC، معدل ¥53.5VDC، 55A max |
المراقب18 كيلوواطالمصلحالنظام
| مدخل الإشارة | درجة حرارة البيئة 3 °C (7 °F) |
| مخرج الإنذار | 6 DO |
| واجهة الاتصال | RS485/SNMP |
| وضع العرض | شاشة LCD |
البيئة18 كيلوواطالمصلحالنظام
| التشغيل درجة الحرارة |
-40°C ~ +65°C (المخرج الكامل أقل من 50°C) |
| درجة حرارة التخزين | -40°C~+70°C |
| رطوبة العمل | 5%~95% ((غير مكثف) |
|
الارتفاع |
0 ~ 3000m ((إذا كان الارتفاع ضمن نطاق 2000m إلى 3000m ، فإن الحرارة العملية القصوى تنخفض بمقدار 1 °C مع زيادة الارتفاع بمقدار 200m.) |
