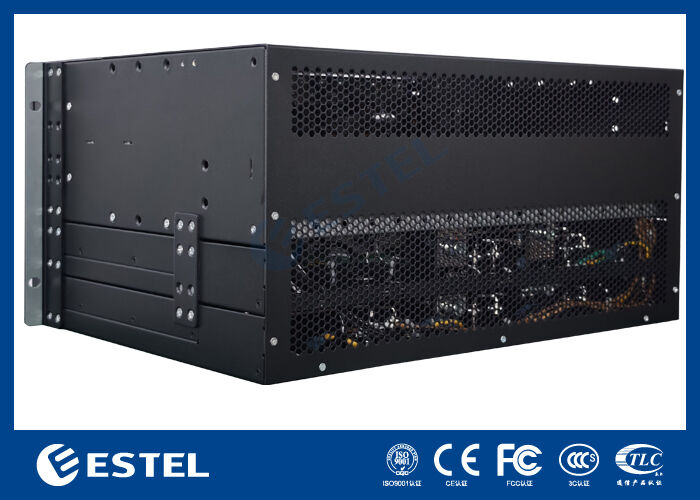

نظام مقوم وحدات اتصالات بقدرة 18 كيلو وات قابل للترقية مع توزيع طاقة التيار المتردد والتيار المستمر
الخصائص الأساسية
مكان المنشأ:
شنتشن، الصين (البر الرئيسي)
اسم العلامة التجارية:
ESTEL
شهادة:
ISO9001, CE, 3C, FCC
تداول العقارات
الحد الأدنى لكمية الطلب:
1
سعر:
987-2327 usd
شروط الدفع:
خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
القدرة على العرض:
2500 مجموعة شهريا
ملخص المنتج
مقوم وحدات اتصالات قابل للترقية مع تكرار N + 1 للاتصالات نظرة عامة على المنتجل 18 كيلو واط وحدات المعدلنظام تم تطوير نظام المقوم بقدرة 18 كيلووات القابل للترقية من أجل موثوقية درجة الناقل وتوصيل الطاقة عالية الكثافة ولتوفير توزيع ثابت لطاقة التيار المتردد والتيار المستمر للمكاتب المركزية للاتصالات ا...
تفاصيل المنتج
إبراز:
نظام مقوم اتصالات معياري
,مقوم توزيع طاقة التيار المتردد والتيار المستمر
,نظام طاقة اتصالات قابل للترقية
Rectifier Size:
482.5 ملم (عرض) * 350 ملم (عمق) * 222.5 ملم (ارتفاع)
Input:
مرحلة واحدة 220VAC
Installation Mode:
مثبتة على حامل مقاس 19 بوصة
Output Capacity:
الحد الأقصى: 18 كيلو واط (6*3 كيلو واط، تكرار N+1)
N+1 Redundancy:
المدعومة
Upgradable:
المدعومة
LLVD:
2*100 أمبير/1P+1*20 أمبير/1P
BLVD:
1*63A/1P+1*32A/1P+3*16A/1P
وصف المنتج
مقوم وحدات اتصالات قابل للترقية مع تكرار N + 1 للاتصالات
نظرة عامة على المنتجل 18 كيلو واط وحدات المعدلنظام
تم تطوير نظام المقوم بقدرة 18 كيلووات القابل للترقية من أجل موثوقية درجة الناقل وتوصيل الطاقة عالية الكثافة ولتوفير توزيع ثابت لطاقة التيار المتردد والتيار المستمر للمكاتب المركزية للاتصالات السلكية واللاسلكية ومراكز البيانات المتوسطة إلى الكبيرة ومجموعة من البيئات القاسية. يقبل النظام إدخال تيار متردد أحادي الطور بجهد 220 فولت ويوفر خرج تيار مباشر منظم بإحكام وقابل للتعديل بين –43 فولت و-58 فولت، ويتم ضبطه عادةً على –53.5 فولت.

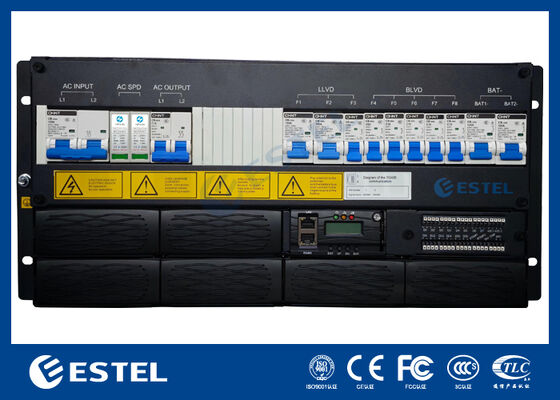

يتضمن توزيع التيار المستمر المتكامل كلاً من فصل الحمل منخفض الجهد (LLVD) وفصل البطارية منخفض الجهد (BLVD)، مما يسمح بفصل الأحمال حسب الأولوية لحماية احتياطيات البطارية المهمة أثناء انقطاع التيار الكهربائي. توفر وحدة التحكم المتقدمة في النظام مراقبة شاملة ومنطقًا قابلاً للبرمجة من خلال المدخلات التناظرية (AI) والمدخلات الرقمية (DI) والمخرجات الرقمية (DO). يتم دعم الإدارة عن بعد عبر واجهات RS485 وSNMP، مما يمنح المشغلين رؤية كاملة للإنذارات ومقاييس الأداء وحالة المقوم. كما تتيح شاشة LCD الموجودة باللوحة الأمامية إمكانية التكوين والتشخيص المريح في الموقع.
قسم توزيع المكيفات
-
مدخل:مرحلة واحدة 220VAC
-
قاطع الإدخال:1 × 125 أمبير 2P
-
تردد الإدخال:45 ~ 65 هرتز (تصنيف 50 هرتز / 60 هرتز)
-
الإخراج:220 فولت تيار متردد، 16 أمبير
-
SPD:20/40 كيلو أمبير، 8/20 ثانية
قسم توزيع العاصمةجهد الخرج:-43 ~ -58VDC (تصنيف -53.5VDC)
-
سعة الإخراج:الحد الأقصى 18 كيلو واط (6 وحدات × 3 كيلو واط، تكرار N+1)
-
قاطع البطارية:2 × 125 أمبير 1P
-
قواطع الأحمال:
-
إل في دي: 2 × 100 أمبير/1 بي + 1 × 20 أمبير/1 بي
-
الجادة: 1 × 63 أمبير/1 بي + 1 × 32 أمبير/1 بي + 3 × 16 أمبير/1 بي
أساسيمواصفة ل18 كيلو واط وحدات المعدلنظام
| البعد | 482.5 ملم (عرض) * 350 ملم (عمق) * 222.5 ملم (ارتفاع) |
| وزن | ≥21 كجم (بدون مقومات) |
| وضع التبريد | التبريد الطبيعي |
| وضع التثبيت | مثبتة على رف مقاس 19 بوصة |
| صيانة | الصيانة الأمامية، دعم تغيير درجة الوحدة |
| درجة الحماية | IP20 |
توزيع الطاقةل5Uوحدات المعدلنظام
|
توزيع التيار المتردد |
مدخل | مرحلة واحدة 220VAC |
| قاطع الإدخال | 1*125A 2P | |
| تردد الإدخال | 45~65 هرتز، القيمة المقدرة: 50 هرتز/60 هرتز | |
| الإخراج | 220 فولت تيار متردد 16 أمبير | |
| SPD | 20/40KA، 8/20us | |
|
توزيع العاصمة |
الجهد الناتج | -43~-58VDC، القيمة المقدرة: -53.5VDC |
| القدرة الانتاجية |
الحد الأقصى: 18 كيلو واط (6*3 كيلو واط، تكرار N+1) |
|
| قاطع البطارية | 2*125A 1P قاطع الدائرة | |
| قواطع الحمل |
إل في دي: 2*100 أمبير/1P+1*20 أمبير/1P الجادة: 1*63A/1P+1*32A/1P+3*16A/1P |
وحدة المعدلل18 كيلو واط وحدات المعدلنظام
| جهد الإدخال | 85 فولت تيار متردد ~ 300 فولت تيار متردد، تصنيف 220 فولت تيار متردد |
| كفاءة | >96% |
| القوة المقدرة | 3000 واط (176 ~ 300 فولت تيار متردد) |
| درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية (الإخراج الكامل أقل من 50 درجة مئوية) |
| البعد | 106.5 ملم (عرض) × 286 ملم (عمق) × 44.5 ملم (ارتفاع) |
| وزن | ≥2 كجم |
| وضع التبريد | التبريد القسري |
| عامل الطاقة | ≥0.99 |
| ثد | ≥5% |
| إخراج العاصمة | –43 ~ –58VDC، المقدر –53.5VDC، 55 أمبير كحد أقصى |
المراقب المالي18 كيلو واط وحدات المعدلنظام
| إدخال الإشارة | 3 AI(2 درجة حرارة، 1 درجة حرارة بيئية)، 7 DI |
| إخراج التنبيه | 6 افعل |
| واجهة الاتصالات | RS485/سنمب |
| وضع العرض | شاشة ال سي دي |
بيئة18 كيلو واط وحدات المعدلنظام
| التشغيل درجة حرارة |
-40 درجة مئوية ~ +65 درجة مئوية (الإخراج الكامل أقل من 50 درجة مئوية) |
| درجة حرارة التخزين | -40 درجة مئوية~+70 درجة مئوية |
| رطوبة التشغيل | 5%~95% (عدم التكثيف) |
|
ارتفاع |
0 ~ 3000 م (إذا كان الارتفاع ضمن نطاق 2000 م إلى 3000 م، فإن الحد الأقصى لدرجة حرارة التشغيل تنخفض بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 م.) |
