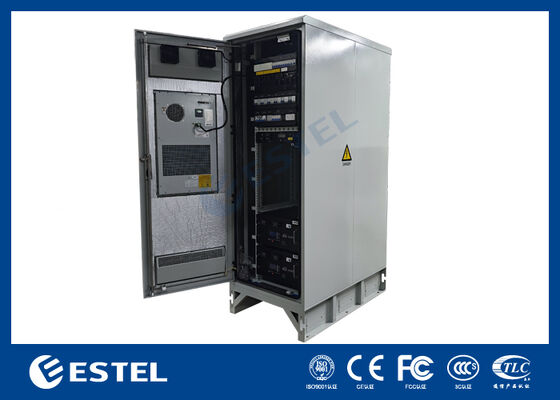

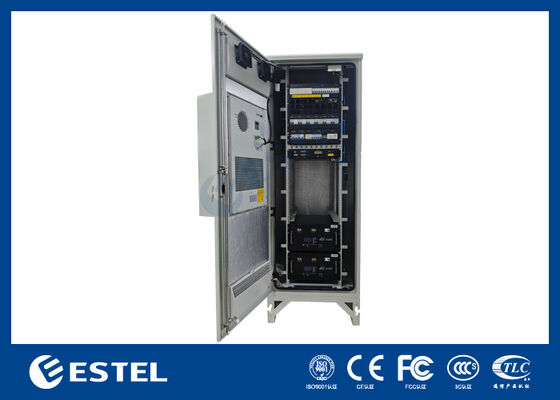

96% كفاءة عالية 12U 16kw نظام تصحيح الطاقة الهجينة RS485 الاتصال
تفاصيل المنتج
مقوم طاقة هجين 30 كيلو واط
,نظام طاقة اتصالات 12U
,مقوم اتصال RS485

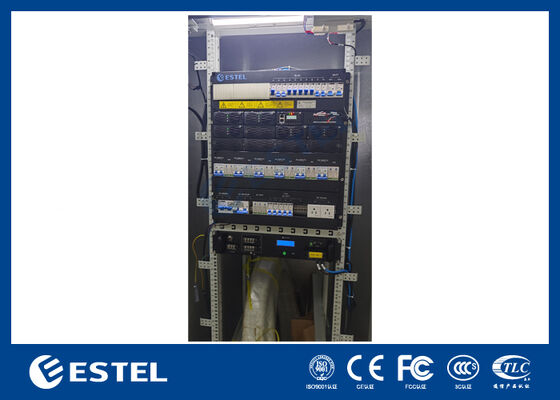

نظام مقوم الطاقة الهجين 12U عالي الكفاءة بنسبة 96%، اتصال RS485
تدمج وحدة توزيع الطاقة الذكية للاتصالات إدارة طاقة التيار المتردد والتيار المستمر في تصميم مدمج وموثوق، ومثالي للاتصالات وأجهزة التحكم الصناعية والطاقة المتجددة.
توزيع التيار المترددنظام مقوم الطاقة الهجين 12U 16kw
يقبل مدخل التيار المتردد 220 فولت تيار متردد أحادي الطور عند 45-65 هرتز (تصنيف 50 هرتز/60 هرتز). يتميز بقواطع إدخال مزدوجة 125 أمبير 2P، مع 1 يعمل كنسخة احتياطية مخصصة. توفر المخارج 110 فولت تيار متردد عبر دوائر 2 × 63 أمبير 1P و3 × 32 أمبير 1P. يوفر SPD المدمج حماية 20/40 كيلو أمبير (8/20 ثانية).
توزيع العاصمةلنظام مقوم الطاقة الهجين 12U 16kw

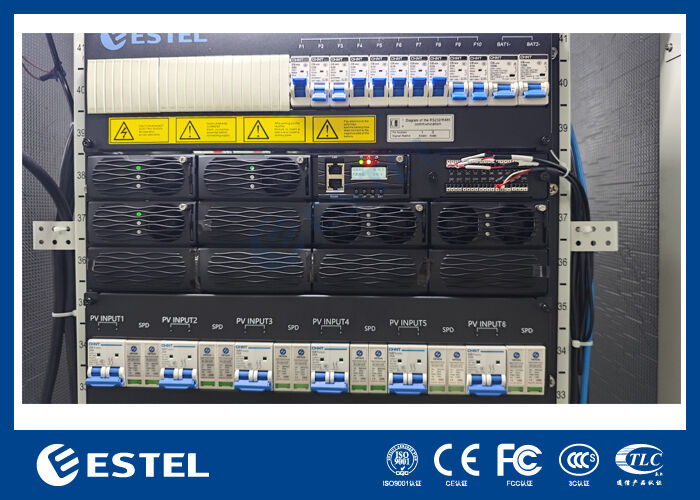

يدعم جانب التيار المستمر نطاقًا واسعًا من جهد الإدخال يتراوح من 120 فولت تيار مستمر إلى 425 فولت تيار مستمر، ويتم إدارته بواسطة قواطع 6 × 25 أمبير 2P. جهد الخرج قابل للتعديل من -43VDC إلى -58VDC، مع تصنيف اسمي -53.5VDC. تصل القدرة الإنتاجية الإجمالية إلى 34 كيلووات مع تكرار N+1، حيث تجمع بين 6 وحدات كهروضوئية بقدرة 3 كيلووات (18 كيلووات) و4 وحدات مقوم بقدرة 4 × كيلووات (16 كيلووات). يضمن قاطع البطارية المخصص (2 × 125 أمبير 1P) التكامل الآمن للبطارية. تتضمن قواطع الحمل 1 × 63 أمبير 1P BLVD، و3 × 20 أمبير 1P، و6 × 10 أمبير 1P. يتميز جانب التيار المستمر أيضًا بـ 20/40 كيلو أمبير، و8/20 ثانية SPD.
سماتنظام مقوم الطاقة الهجين 12U 16kw
-
موثوقية عالية:قواطع تيار متردد مزدوجة مع تكرار احتياطي + N+1
-
توافق واسع:تردد تيار متردد 45 ~ 65 هرتز ونطاق إدخال 120 ~ 425 فولت تيار مستمر
-
الحماية الشاملة:حماية من زيادة التيار 20/40 كيلو أمبير على كلا الجانبين
-
مخرجات مرنة:قواطع أحمال متعددة لمختلف المعدات
-
التكامل السلس:يدعم الكهروضوئية، ووحدات المعدل، والبطارية الاحتياطية
سيناريوهات التطبيقنظام مقوم الطاقة الهجين 12U 16kw
-
محطات قاعدة اتصالات 5G:طاقة تيار مستمر موثوقة مع بطارية احتياطية
-
أنظمة الطاقة الشمسية خارج الشبكة:نطاق إدخال تيار مستمر واسع للتكامل الكهروضوئي
-
خزائن التحكم الصناعية:مخرجات 110VAC و-53.5VDC مستقرة
-
الطاقة المساعدة لمركز البيانات:تضمن البنية الزائدة عن الحاجة وقت التشغيل
-
محطات المراقبة عن بعد:حماية الطفرة للبيئات القاسية
-
ملاجئ الاتصالات والخزائن الخارجية:مدمج وقوي ومثبت ميدانيًا
المواصفات الأساسية لـ 12U16 كيلو واطنظام مقوم الطاقة الهجين
| البعد | 482.5 ملم (عرض) * 350 ملم (عمق) * 12 يو (ارتفاع) |
| وزن | ≥50 كجم (بدون مقومات) |
| وضع التبريد | التبريد الطبيعي |
| وضع التثبيت | مثبت على حامل مقاس 19 بوصة |
| صيانة | الصيانة الأمامية، دعم تغيير درجة الوحدة |
| درجة الحماية | IP20 |
توزيع الطاقة 12Uنظام مقوم الطاقة الهجين بقدرة 16 كيلو وات
|
|
تقلب المدخلات | مرحلة واحدة 220VAC |
| قاطع الإدخال | 2*125A 2P (واحد للنسخ الاحتياطي) | |
| تردد الإدخال | 45 ~ 65 هرتز، القيمة المقدرة: 50 هرتز/60 هرتز | |
| الإخراج | 110 فولت تيار متردد، 2*63 أمبير 1P، 3*32 أمبير 1P | |
| SPD | 20/40KA، 8/20us | |
|
|
جهد الإدخال | 120 فولت تيار مستمر إلى 425 فولت تيار مستمر |
| قاطع الإدخال | 6*25A 2P | |
| SPD | 20/40KA، 8/20us | |
| الجهد الناتج | -43~-58VDC، القيمة المقدرة: -53.5VDC | |
|
|
16 كيلو واط + 18 كيلو واط (تكرار N + 1) |
|
| قاطع البطارية | 2*125A 1P قاطع الدائرة | |
| قواطع الحمل | الجادة: 1*63A/1P+3*20A/1P+6*10A/1P |
وحدة المعدلمن 12Uنظام مقوم الطاقة الهجين بقدرة 16 كيلو وات
| جهد الإدخال | 85 فولت تيار متردد ~ 300 فولت تيار متردد، تصنيف 220 فولت تيار متردد |
| كفاءة | >96% |
| القوة المقدرة | 4000 واط (176 ~ 300 فولت تيار متردد) |
| درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية (50 درجة مئوية عند الإخراج الكامل) |
| البعد | 106.5 ملم (عرض) × 286 ملم (عمق) × 44.5 ملم (ارتفاع) (ارتفاع 1U) |
| وزن | ≥2 كجم |
| وضع التبريد | التبريد القسري |
| عامل الطاقة | ≥0.99 |
| ثد | ≥5% |
| إخراج العاصمة | –43 ~ –58VDC، المقدر –53.5VDC، 55 أمبير كحد أقصى |
الوحدة الكهروضوئيةمن 12Uنظام مقوم الطاقة الهجين بقدرة 16 كيلو وات
| جهد الإدخال | 120 إلى 425 فولت تيار مستمر. تصنيف 340 فولت تيار مستمر |
| كفاءة | >96% |
| القوة المقدرة | 3000 واط ((200 إلى 425 فولت تيار مستمر) |
| درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية (50 درجة مئوية عند الإخراج الكامل) |
| البعد | 106.5 ملم (عرض) × 286 ملم (عمق) × 44.5 ملم (ارتفاع) (ارتفاع 1U) |
| وزن | ≥2 كجم |
| وضع التبريد | التبريد القسري |
| عامل الطاقة | ≥0.99 |
| ثد | ≥5% |
| إخراج العاصمة | –43 ~ –58VDC، المقدر –53.5VDC، 55 أمبير كحد أقصى |
المراقب الماليمن 12Uنظام مقوم الطاقة الهجين بقدرة 16 كيلو وات
| المراقب المالي | الموديل: MC2900 |
| إدخال الإشارة | 2 آي، 6 دي |
| إخراج التنبيه | 6 افعل |
| تواصل |
RS485: مدعوم |
| وضع العرض | شاشة ال سي دي |
بيئةمن 12Uنظام مقوم الطاقة الهجين بقدرة 16 كيلو وات
| التشغيل درجة حرارة |
-40 درجة مئوية ~ +65 درجة مئوية (الإخراج الكامل أقل من 50 درجة مئوية) |
| درجة حرارة التخزين | -40 درجة مئوية~+70 درجة مئوية |
| رطوبة التشغيل | 5%~95% (عدم التكثيف) |
|
|
0 ~ 3000 م (إذا كان الارتفاع ضمن نطاق 2000 م إلى 3000 م، فإن الحد الأقصى لدرجة حرارة التشغيل تنخفض بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 م.) |
-
