ET48300 الطاقة المبرمجة للطاقة الشمسية الهجينة المبرمجة للطاقة الشمسية مع AI DI DO
تفاصيل المنتج
مقوم شمسي هجين للاتصالات
,نظام طاقة قابل للبرمجة للاتصالات
,مزود طاقة AI DI DO
ET48300 وحدة توزيع الطاقة الشمسية الهجينة من فئة الاتصالات مع AI DI DO
نظرة عامة على المنتجل ET48300 وحدة توزيع الطاقة الهجينة

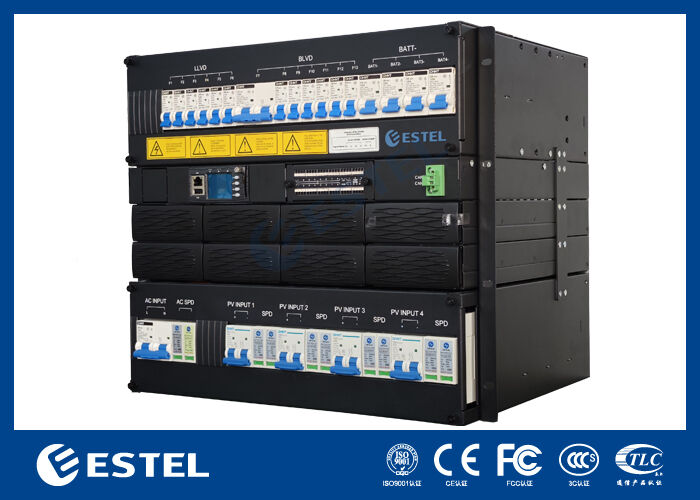

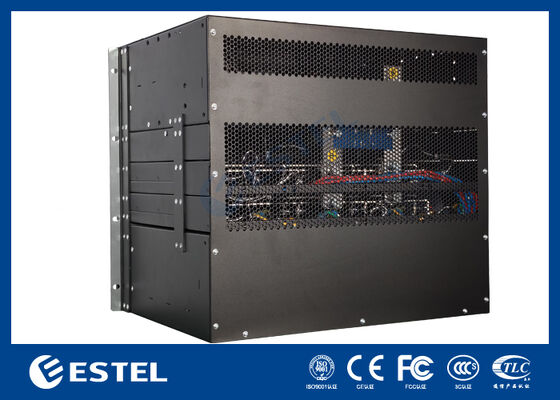

وحدة توزيع الطاقة الهجينة ET48300 عبارة عن حامل فرعي مقاس 19 بوصة لنظام الطاقة الهجين الذي تنتجه ESTEL، مع تصميم مضغوط بارتفاع 9U للتطبيقات المهمة لنقل الألياف والميكروويف وأجهزة الوصول والمفاتيح وما إلى ذلك. الحد الأقصى للطاقة للنظام هو 300 أمبير، مع قواطع دوائر لإدخال التيار المتردد والمدخل الكهروضوئي والبطاريات والأحمال. يتم الوصول إلى الكابلات من الأمام باستخدام قواطع الدائرة ومحطات الاتصال.
المواصفات الرئيسية ل وحدة توزيع الطاقة الهجينة
-
يكتب:مقوم هجين (مدخل مزدوج AC + DC)
-
مدخل التيار المتردد:220VAC مرحلة واحدة
-
مدخلات العاصمة:120VDC إلى 425VDC (نطاق واسع لتكامل الطاقة الشمسية الكهروضوئية)
-
سعة الإخراج (الحد الأقصى):طاقة مقوم 12 كيلو وات + طاقة كهروضوئية 12 كيلو وات (تكرار N+1)
-
وحدات المعدل:4 × 3 كيلو واط
-
الوحدات الكهروضوئية:4 × 3 كيلو واط
المراقبة والاتصالاتل وحدة توزيع الطاقة الهجينة
-
واجهة الإشارة:AI (المدخلات التناظرية)، DI (المدخلات الرقمية)، DO (المخرجات الرقمية)
-
بروتوكولات الاتصال:RS485 وSNMP
-
إدارة:المراقبة عن بعد وإخطار الإنذار والتحكم في النظام عبر NMS أو BMS
المزايا الرئيسيةل وحدة توزيع الطاقة الهجينة
-
مصادر الطاقة المزدوجة:يقبل شبكة 220VAC أو مدخلات الطاقة الشمسية 120-425VDC لتحقيق أقصى قدر من المرونة
-
التكرار N+1:تضمن وحدة إضافية واحدة التشغيل دون انقطاع أثناء فشل الوحدة
-
قابلية التوسع العالية:تصميم وحدة 4+4 يدعم ما يصل إلى 12 كيلو وات + 12 كيلو وات من إجمالي الإخراج
-
نطاق إدخال تيار مستمر واسع:يتيح 120-425VDC الاتصال المباشر بالمصفوفات الشمسية بدون محولات إضافية
-
الإدارة عن بعد:بروتوكولات RS485 وSNMP للتكامل السلس في البنية التحتية للشبكة الحالية
سيناريوهات التطبيقل وحدة توزيع الطاقة الهجينة
-
محطات قاعدة اتصالات 5G مع دعم للطاقة الشمسية
-
أنظمة الطاقة الشمسية الهجينة والبعيدة عن الشبكة
-
ملاجئ الاتصالات الريفية النائية
-
أنظمة النسخ الاحتياطي للطاقة DC الصناعية
-
تكامل تخزين الطاقة المتجددة
أساسيمواصفة لوحدة توزيع الطاقة الهجينة
| البعد | 482.5 ملم (عرض) * 350 ملم (عمق) * 8 يو (ارتفاع) |
| وزن | ≥30 كجم (بدون مقومات) |
| تبريد | التبريد الطبيعي |
| تثبيت | مثبت على حامل مقاس 19 بوصة |
| صيانة | الصيانة الأمامية، دعم تغيير درجة الوحدة |
| درجة IP | IP20 |
توزيع الطاقةلوحدة توزيع الطاقة الهجينة
|
توزيع التيار المتردد |
تقلب المدخلات | مرحلة واحدة 220VAC |
| قاطع الإدخال | 1*125A 2P قاطع الدائرة | |
| تردد الإدخال | 45~65 هرتز، القيمة المقدرة: 50 هرتز/60 هرتز | |
| SPD | 20/40KA، 8/20US فئة C | |
|
توزيع العاصمة
|
جهد الإدخال | 120 فولت تيار مستمر إلى 425 فولت تيار مستمر |

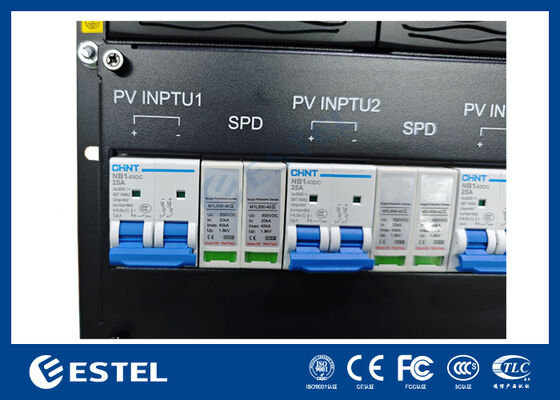

| قاطع الإدخال | قاطع دائرة 4*25A 2P | |
| SPD | 20/40KA، 8/20US، الفئة C | |
| الجهد الناتج | -43~-58VDC، القيمة المقدرة: -53.5VDC | |
|
القدرة الانتاجية |
قوة مقوم 12 كيلو واط + طاقة كهروضوئية 12 كيلو واط ؛ التكرار N+1 الوحدة الكهروضوئية: 4*3000 واط وحدة المعدل: 4*3000 واط |
|
| قاطع البطارية | 2*125A 1P قاطع الدائرة | |
| قواطع الحمل | الجادة: 1*63A/1P+3*20A/1P+6*10A/1P |
وحدة المعدللوحدة توزيع الطاقة الهجينة
| جهد الإدخال | 85 فولت تيار متردد ~ 300 فولت تيار متردد، تصنيف 220 فولت تيار متردد |
| كفاءة | >96% |
| القوة المقدرة | 3000 واط (176 ~ 300 فولت تيار متردد) |
| درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية (50 درجة مئوية عند الإخراج الكامل) |
| البعد | 106.5 ملم (عرض) × 286 ملم (عمق) × 44.5 ملم (ارتفاع) (ارتفاع 1U) |
| وزن | ≥2 كجم |
| وضع التبريد | التبريد القسري |
| عامل الطاقة | ≥0.99 |
| ثد | ≥5% |
| إخراج العاصمة | –43 ~ –58VDC، المقدر –53.5VDC، 55 أمبير كحد أقصى |
الكهروضوئيةالوحدة النمطيةلوحدة توزيع الطاقة الهجينة
| جهد الإدخال | 120 إلى 425 فولت تيار مستمر. تصنيف 340 فولت تيار مستمر |
| كفاءة | >96% |
| القوة المقدرة | 3000 واط ((200 إلى 425 فولت تيار مستمر) |
| درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية (50 درجة مئوية عند الإخراج الكامل) |
| البعد | 106.5 ملم (عرض) × 286 ملم (عمق) × 44.5 ملم (ارتفاع) (ارتفاع 1U) |
| وزن | ≥2 كجم |
| وضع التبريد | التبريد القسري |
| عامل الطاقة | ≥0.99 |
| ثد | ≥5% |
| إخراج العاصمة | –43 ~ –58VDC، المقدر –53.5VDC، 55 أمبير كحد أقصى |

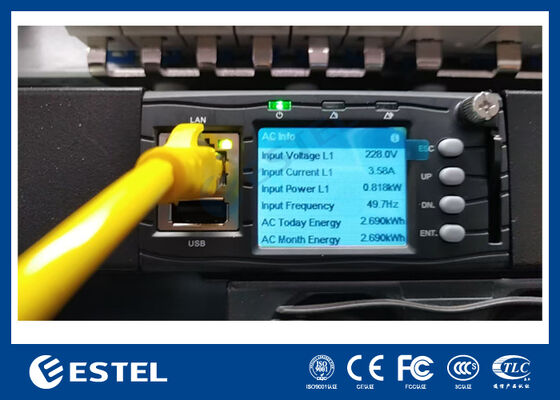

مراقب وحدة توزيع الطاقة الهجينة
| المراقب المالي | الموديل: MC2900 |
| إدخال الإشارة | 3 AI (درجة الحرارة المحيطة)، 8 DI |
| إخراج التنبيه | 8 افعل |
| تواصل | RS485/سنمب |
| وضع العرض | شاشة ال سي دي |
بيئة وحدة توزيع الطاقة الهجينة
| التشغيل درجة حرارة |
-40 درجة مئوية ~ +65 درجة مئوية (الإخراج الكامل أقل من 50 درجة مئوية) |
| درجة حرارة التخزين | -40 درجة مئوية~+70 درجة مئوية |
| رطوبة التشغيل | 5%~95% (عدم التكثيف) |
|
ارتفاع |
0 ~ 3000 م (إذا كان الارتفاع ضمن نطاق 2000 م إلى 3000 م، فإن الحد الأقصى لدرجة حرارة التشغيل تنخفض بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 م.) |
-
