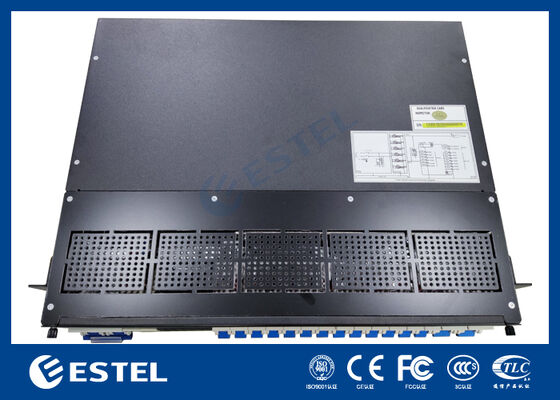

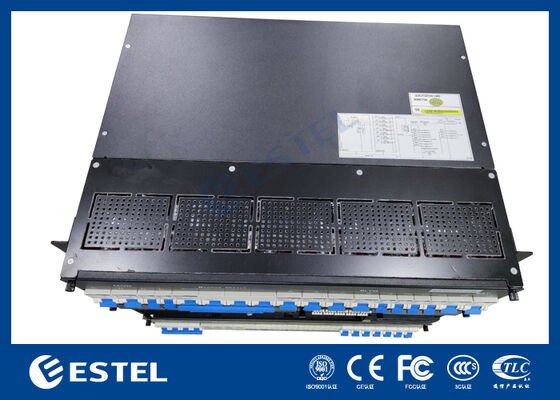

نظام طاقة تيار مستمر معياري متكامل مع توزيع التيار المتردد أو التيار المستمر بقدرة 48 فولت، تصميم متعدد الطبقات لتطبيقات الاتصالات والطاقة
تفاصيل المنتج
نظام طاقة DC معياري -48 فولت
,توزيع طاقة الاتصالات AC/DC
,نظام طاقة متعدد الطبقات لتطبيقات الطاقة
نظام طاقة متواصلة مركب مع توزيع التيار المتردد أو المتردد 48 فولت التصميم متعدد الطبقات للاتصالات وتطبيقات الطاقة
وصف المنتج لنظام الطاقة المستمرة
نظام الطاقة المتكاملة المتعددة الطبقات هو حل طاقة متقدم مصمم لتلبية الطلبات المتطورة لشبكات الاتصالات الحديثة وتطبيقات الطاقة.هذا النظام يوفر مدخلات متغيرة متكاملة، توزيع التيار المباشر، فتحات المباشر، والرصد الذكي في هيكل مضغوط ولكن وظيفي للغاية.
الميزات الرئيسية لنظام الطاقة المشتركة

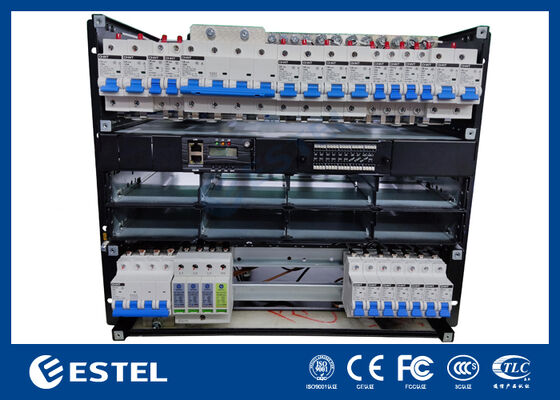

- تصميم متعدد الطبقات: يجمع بين مدخلات التيار المتردد وتوزيعات التيار المتردد ومواقع المكيف وحماية البطارية في هيكل واحد.
- مدخل التيار المتردد مع حماية التيار المتردد: SPD AC المدمج (جهاز حماية التيار المتردد) لحماية النظام من زيادات الطاقة.
- توزيع التيار المباشر: يحتوي على قنوات F1 إلى F14، مما يسمح بتوزيع الطاقة على أجهزة متعددة مع الحماية من الحمل الزائد والدائرة القصيرة.
- حماية البطارية: تتضمن وحدات حماية LLVD (Low Voltage Disconnect) و BLVD (Battery Load Voltage Disconnect) لمنع الإفراط في تفريغ البطارية وتمديد عمرها.
- فتحات المصلح: فتحات المصلح المندرجة للقدرة المتوسعة ، مع مخرج نموذجي من -48 فولت DC لتطبيقات الاتصالات.
- مراقبة ذكية: اتصالات متكاملة RS485 للمراقبة والتشخيص عن بعد في الوقت الحقيقي.
- تصميم الوصول الأمامي: سهولة التثبيت والصيانة مع أسلاك واضحة وتخطيط الوصول الأمامي.
- تطبيق متعدد الاستخدامات: مناسب لمحطات قاعدة الاتصالات والخزانات الخارجية وأنظمة الطاقة الهجينة وغيرها.
المواصفات التقنية لنظام الطاقة المستمرة
|
البند |
المواصفات |
|
نوع المنتج |
نظام الطاقة الموحدة المتكاملة |
|
المدخلات المترددة |
220~240 فولت AC، أحادي المرحلة، مع حماية الزيادة (AC SPD) |
|
الجهد الخارجي المتردد |
-48 فولت متزامن (معيار الاتصالات) |
|
الطاقة المعدنية |
ما يصل إلى 12 كيلوواط ، قابلة للتوسع بناءً على تكوين جهاز التصحيح |
|
فتحات المصلحة |
أربعة فتحات لتوسيع المكيفات الوحيدة |
|
قنوات إخراج جهاز التغذية |
F1 إلى F14 لتوزيع الطاقة على أجهزة متعددة |
|
وحدات حماية البطارية |
LLVD و BLVD لحماية البطارية من الإفراط في التفريغ |
|
واجهة الاتصال |
RS485 للمراقبة والتشخيص عن بعد |
|
درجة حرارة العمل |
-20°C إلى +50°C |
|
درجة حرارة التخزين |
-40°C إلى +70°C |
|
الرطوبة |
5-95% غير مكثفة |
|
الوزن |
7 كجم |
|
الحماية من الزيادة |
جهاز SPD متبادل التيار المدمج للحماية من الزيادة |
|
المراقبة |
جهاز تحكم ذكي متكامل مع شاشة LCD واتصال RS485 |
مبادئ توجيهية لتشغيل نظام الطاقة المستمرة
-
التثبيت:
قم بتثبيت نظام الطاقة الموحدة الموحدة الموحدة في رف 19 بوصة باستخدام دعامات التثبيت الجانبية المقدمة. تأكد من الفراغ المناسب حول الوحدة للتهوية وتوجيه الكابلات.
-
اتصالات الكابلات:
قم بتوصيل مدخل التيار المتردد (220V-240V AC) بالنظام عبر محطة الدخول. تأكد من أن قطبية -48V DC output صحيحة ومتصلة بشكل آمن بمعدات الاتصالات أو الشبكة.
-
وحدات المصلح:
يدعم النظام ما يصل إلى 4 مُستقيمات وحدات. قم بتثبيت وتكوين المُستقيمات بناءً على متطلبات الطاقة الخاصة بك. كل وحدة مُستقيمة تزيد من الطاقة الإخراجية الإجمالية للنظام،مع تكوين نموذجي يوفر ما يصل إلى 12 كيلوواط.
-
حماية البطارية ومراقبتها:
قم بتوصيل نظام احتياطي البطارية بمحطات LLVD و BLVD. هذه الوحدات تمنع الإفراط في تفريغ البطارية وتضمن طول عمر نظام الطاقة،مهمة بشكل خاص في محطات قاعدة الاتصالات البعيدة.
-
المراقبة والتشخيص عن بعد:
استخدم واجهة الاتصال RS485 لربط النظام بمنصة مراقبة مركزية. يعرض شاشة LCD على جهاز التحكم المدمج الحالة المحلية والتشخيص ،تسمح للمشغلين بمراقبة الجهد، التيار، الطاقة المخرجة، وحالات الإنذار في الوقت الحقيقي.
-
