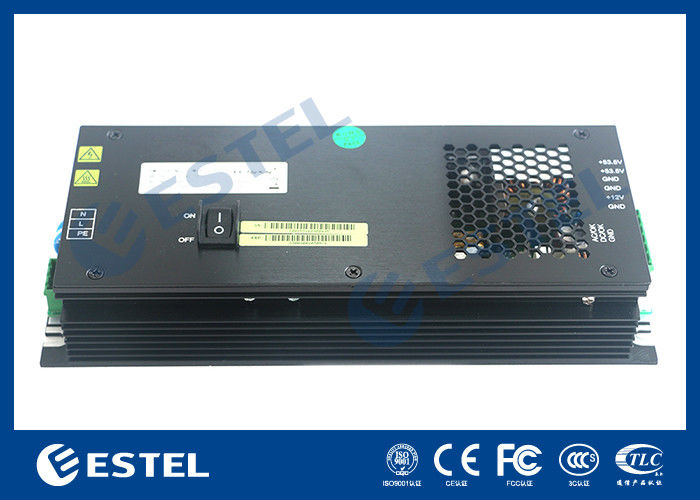

مزود الطاقة التجارية ، مزود الطاقة الاحترافي ISO9001 شهادة CE
الخصائص الأساسية
مكان المنشأ:
شنتشن ، الصين (البر الرئيسي)
اسم العلامة التجارية:
ESTEL
شهادة:
ISO9001, CE, 3C, FCC, TLC
رقم الموديل:
GPAD461M54-1A
تداول العقارات
الحد الأدنى لكمية الطلب:
1
سعر:
43-429 usd
شروط الدفع:
L / C ، T / T ، D / A ، D / P ، ويسترن يونيون
القدرة على العرض:
20000 مجموعة شهريا
ملخص المنتج
مزود الطاقة التجارية ، مزود الطاقة الاحترافي ISO9001 شهادة CE بسرعة دإتيلز: مكان المنشأ: شنتشن ، الصين (البر الرئيسي) جهد الإدخال: 145 ~ 300Vac اسم العلامة التجارية: ESTEL الجهد الناتج: + 53.5Vdc ، + 12Vdc رقم الموديل: GPAD461M54-1A انتاج الطاقة: 464 واط اسم المنتج: مزودات الطاقة الصناعية تردد الإدخ...
تفاصيل المنتج
إبراز:
مزود الطاقة الصناعية
,مزود طاقة الخادم
Application:
معدات صناعية
Input Voltage:
145 ~ 300 فولت تيار متردد
Max. Output Current:
4 ا
Output Voltage:
+ 53.5 فولت تيار مستمر ، + 12 فولت تيار مستمر
Power Factor:
0.95
Output Power:
464 واط
Product Name:
إمدادات الطاقة الصناعية
وصف المنتج
مزود الطاقة التجارية ، مزود الطاقة الاحترافي ISO9001 شهادة CE
بسرعة دإتيلز:
| مكان المنشأ: شنتشن ، الصين (البر الرئيسي) | جهد الإدخال: 145 ~ 300Vac |
| اسم العلامة التجارية: ESTEL | الجهد الناتج: + 53.5Vdc ، + 12Vdc |
| رقم الموديل: GPAD461M54-1A | انتاج الطاقة: 464 واط |
| اسم المنتج: مزودات الطاقة الصناعية | تردد الإدخال 47 ~ 63 هرتز |
| إصدار الشهادات: ISO9001، CE، UL | الأعلى.تيار الإدخال: 4A |
| التطبيق: المعدات الصناعية | معامل القدرة: 0.95 |
شروط الدفع والشحن:
| أقل كمية ممكن طلبها: | 1 مجموعة |
| سعر: | تفاوض |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون |
| قدرة العرض: | 20000 مجموعة شهريا |
| موعد التسليم: | 7-10 أيام عمل |
| تفاصيل التعبئة: | كرتون / حالة خشبية |
1. الوصف
تدعم إمدادات الطاقة الصناعية المخصصة GPAD461M54-1A نطاق جهد الإدخال الواسع (145Vac ~ 300Vac) ، متوافق مع إدخال 220Vdc ~ 380Vdc ؛بطريقتين الإخراج: + 53.5Vdc، + 12Vdc.يشتمل نظام الطاقة على العديد من الحماية والإنذار: الحماية من الجهد الزائد ، وحماية الجهد المنخفض ، وحماية التيار الزائد ، وحماية ماس كهربائى ، وحماية درجة الحرارة الزائدة ، وإنذار الإدخال / الإخراج.تم تصميم مصدر الطاقة بشكل صارم وفقًا لأنظمة السلامة ، والتي تتوافق مع معايير السلامة ومتطلبات تكنولوجيا المعلومات.
2. المعايير الفنية
| الظروف المحيطة | |||||
| العوامل | دقيقة | عادي | الأعلى | وحدة | ملحوظة |
| درجة حرارة التشغيل | -40 | 75 | درجة مئوية | ||
| درجة حرارة التخزين | -40 | 85 | درجة مئوية | ||
| الرطوبة النسبية | 10 | 95 | ٪ | غير مكثف | |
| الضغط الجوي | 70 | 106 | KPa | عملية عادية | |
| تبريد | جهاز التبريد بالتوصيل الطبيعي | ||||
| مدخل | |||||
| معامل | دقيقة | عادي | الأعلى | وحدة | ملحوظة |
| نطاق جهد إدخال التيار المتردد | 145 | 220 | 300 | بطالة | يمكن أن تعمل مصادر الطاقة بشكل طبيعي في نطاق درجة الحرارة المحيطة: -40 درجة مئوية ~ + 75 درجة مئوية |
| نطاق جهد بدء إدخال التيار المتردد | 150 | 220 | 285 | بطالة | يمكن أن تبدأ مصادر الطاقة بشكل طبيعي في نطاق درجة الحرارة المحيطة: -40 درجة مئوية ~ + 75 درجة مئوية |
| نطاق جهد بدء الإدخال DC | 220 | 380 | Vdc | ||
| ماكس الإدخال الحالي | 4 | أ | مدخلات 145Vac | ||
| تيار المدخلات | 40 | أ | إدخال 300Vac ، 25 درجة مئوية | ||
| نطاق تردد دخل التيار المتردد | 47 | 50/60 | 63 | هرتز | |
| عامل الطاقة المدخلات | 0.95 | مدخلات 220Vac ، الحمولة المقدرة | |||
| خصائص الإخراج الأساسية | |||||||
| معامل | دقيقة | عادي | الأعلى | وحدة | ملحوظة | ||
| انتاج التيار الكهربائي | 53.5 | Vdc | |||||
| 12 | |||||||
| نطاق انتاج التيار الكهربائي | + 53.5 فولت | 50 | 57 | Vdc | |||
| + 12 فولت | 11.5 | 12.5 | |||||
| الناتج النطاق الحالي المقنن | + 53.5 فولت | 0 | 8..5 | أ | |||
| + 12 فولت | 0 | 3.0 | |||||
| دقة تنظيم الجهد | + 53.5 فولت | ± 1.5 | ٪ | ||||
| + 12 فولت | ± 2 | ||||||
| تنظيم الحمل | + 53.5 فولت | ± 1.5 | ٪ | ||||
| + 12 فولت | ± 2 | ||||||
| تنظيم الخط | + 53.5 فولت | ± 1 | ٪ | ||||
| + 12 فولت | ± 2 | ||||||
| الضوضاء + تموج (قيمة الذروة إلى الذروة) | + 53.5 فولت | 150 | الخامسص | ||||
| 200 | (درجة حرارة منخفضة - 40 درجة مئوية) | ||||||
| + 12 فولت | 150 | ||||||
| 200 | (درجة حرارة منخفضة - 40 درجة مئوية) | ||||||
| خصائص الإخراج الأخرى | |||||
| معامل | دقيقة | عادي | الأعلى | وحدة | ملحوظة |
| انتاج الطاقة | 464 | دبليو | |||
| كفاءة الإخراج | 88 | ٪ | الفولطية المقدرة / الحمل المقنن | ||
| 85 | نطاق درجة حرارة كاملة / نطاق جهد كامل / حمولة مصنفة | ||||
| تشغيل تأخير الإخراج | درجة الحرارة العادية 3 ثوان ، ودرجة حرارة منخفضة 5 ثوان | س | إدخال 220Vac ، خرج حمولة كاملة | ||
| وقت ارتفاع الإخراج | 200 | تصلب متعدد | يرتفع الجهد الناتج من 10٪ إلى 90٪ ، الحمل المقنن | ||
| تجاوز الإخراج | 5 | ٪ | + 12Vdc و 53.5Vdc | ||
| معامل درجة الحرارة | ± 0.02 | ٪ / درجة مئوية | |||
| حماية | |||||
| معامل | دقيقة | عادي | الأعلى | وحدة | ملحوظة |
| حماية المدخلات من الجهد الزائد | 305 | 330 | بطالة | كل إخراج بحمل 50٪ | |
| استعادة حماية المدخلات من الجهد الزائد | 290 | 310 | بطالة | كل إخراج بحمل 50٪ | |
| حماية المدخلات تحت الجهد الكهربي | 125 | 140 | بطالة | ||
| استعادة حماية المدخلات تحت الجهد الكهربي | 141 | 150 | بطالة | ||
| حماية الناتج من الجهد الزائد (53.5Vdc) | 58 | 62 | Vdc | الاسترداد الذاتي ، كل خرج بحمل 50٪ | |
| حماية الإخراج من الجهد الزائد (12 فولت تيار مستمر) | 13.8 | 18.5 | Vdc | الاسترداد الذاتي ، لا يؤثر على إخراج 53.4vdc | |
| حماية الإخراج الحالي (53.5Vdc) | 10 | 15.5 | أ | التعافي الذاتي | |
| حماية الإخراج الحالي (12Vdc) | 4 | 7 | أ | الاسترداد الذاتي ، لا يؤثر على إخراج 53.5Vdc | |
| حماية الإخراج ماس كهربائى | لوقت طويل من قصر الدائرة ، الانتعاش الذاتي ، + 12Vdc لقطة الدائرة لا تؤثر على إخراج 53.5Vdc. | ||||
| حماية من درجة الحرارة الزائدة | لا حماية في درجة حرارة العمل العادية | ||||
| EMC وغيرها | |||
| معامل | المتطلبات | سقياسي | |
| م | الصف ب | EN55022 | |
| إعادة | الصف ب | EN55022 | |
| يندفع يقوة | خط الخط 2 كيلو فولت ؛خط الأرض 4KV | GB / T 17626.5 | المعيار أ |
| تحويل الأموال الإلكتروني | المستوى 3: 2 كيلو فولت | GB / T 17626.4 | المعيار أ |
| تراجع |
تنخفض إلى 70٪ ، 40٪ ، 0٪ المدة: 10 مللي ثانية ، 100 مللي ثانية ، 5000 مللي ثانية إلخ |
EN61000-4-11 غب / T 17626.8 |
المعيار A (عند تجاوز نطاق جهد دخل الطاقة ، حدد المعيار B) |
| ESD | تفريغ الاتصال: ± 8 كيلو فولت.تفريغ الهواء: ± 8 كيلو فولت | GB / T 17626.4 | المعيار أ |
| CS | المستوى 2: 3V / م شدة المجال | EN61000-4-6 | |
| RS | المستوى 2: 3V / م شدة المجال | GB / T 17626.3 | |
| الانبعاث التوافقي الحالي |
EN 61000-3-2 GB 17625.1 |
لامدادات طاقة التيار المتردد | |
| تقلب الجهد وميض | قيمة pst لا تزيد عن 1.0 ؛لا تزيد قيم P1t عن 0.65 ؛تغيير الجهد الثابت النسبي لا يزيد عن 3٪ ؛أكبر تغيير نسبي للجهد dmax لا يزيد عن 4 ٪ ؛وقت تغيير الجهد ، قيمة d (t) أكثر من 3٪ لا تزيد عن 200 مللي ثانية |
EN 61000-3-3 GB 17625.2 |
لامدادات طاقة التيار المتردد |
| AC مدخلات الحماية من الإضاءة | 8 / 20μs الموجي ؛خط خط (5 مرات) 5kA ، خط أرضي (5 مرات) 5kA | GB / T 17626.5 ، المعيار ب | |
|
|
|||
| متطلبات اخرى | ||
| معامل | متطلبات تقنية | |
| شيخوخة درجات الحرارة العالية | درجة الحرارة المحيطة + 55 درجة مئوية ، حمولة 80٪ ، تدوم الطاقة 48 ساعة ، يجب أن يكون مصدر الطاقة قادرًا على العمل بشكل طبيعي ؛أخرجها وتبرد لمدة ساعتين ، يجب أن يكون مصدر الطاقة قادرًا على العمل بشكل طبيعي. | يعمل الإخراج بشكل طبيعي ، مع أداء مستقر ، بدون إنذار |
| اهتزاز | يمكن للعينة أن تتحمل اهتزازًا عشوائيًا من 5 هرتز إلى 500 هرتز في ثلاثة اتجاهات متعامدة بشكل متبادل ، ومدى تردد 5 هرتز ~ 10 هرتز ، وكثافة طيفية للتسارع: 10 م2/س3؛نطاق التردد 10Hz-200Hz ، الكثافة الطيفية للتسارع: 3m2/س3؛نطاق التردد 200Hz-500Hz ، الكثافة الطيفية للتسارع: 1m2/س3؛20 دقيقة في كل اتجاه (GB / T 2423.11) |
بعد الاهتزاز ، يجب أن يكون مصدر الطاقة قادرًا على العمل بشكل طبيعي ، إخراج طبيعي ، أداء مستقر ، بدون إنذار
|
| صدمة | نصف موجة جيبية ، التسارع: 20 جرام ، عرض النبض: 11 مللي ثانية ، X ، Y ، Z ثلاثة اتجاهات: 3 مرات في كل اتجاه. (GB / T 2423.5) | بعد الصدمة ، يجب أن يكون مصدر الطاقة قادرًا على العمل بشكل طبيعي. |
| عزل الفشل | بعد فشل وحدة الطاقة بدون خرج ، يتم عزل الوحدة ، ولا يجوز إلحاق أي ضرر بالمعدات والأشخاص | يجب ألا يؤثر فشل وحدة إمداد الطاقة على نظام إمداد الطاقة |
| متطلبات المكون | يجب أن تستخدم المكونات الداخلية لوحدة الطاقة مكونات من الدرجة الصناعية. | |
| ضوضاء | 45 ديسيبل (أ) ، مسافة الاختبار: 1 متر | |
| يشم | لا رائحة غريبة وضارة | |
| حماية البيئة | بنفايات 6 | |
| MTBF | 100000 ساعة | |
| درجة السلامة والعزل | |||
| معامل | مستوى | المتطلبات القياسية | تيest الظروف |
| شهادة السلامة | يتوافق التصميم مع IEC60950 و UL60950 و EN60950.المنتج النهائي لديه شهادة CE. |
IEC60950 UL60950 EN60950 |
|
|
جهد العزل (المدخلات والمخرجات)
|
1500Vac |
GB4943 GB / T13722 |
يتحمل 50 هرتز ، 1500 فولت جهد تيار متردد لمدة دقيقة واحدة ، تيار تسرب 10 مللي أمبير ، لا يوجد مضة كهربائية ، لا يوجد انهيار |
|
جهد العزل (المدخلات إلى الأرض)
|
1500Vac | ||
| جهد العزل (الإخراج إلى الأرض) | 500 فولت تيار مستمر | يتحمل جهد تيار مستمر 500 فولت لمدة دقيقة واحدة ، تيار تسرب 10 مللي أمبير ، لا يوجد مضة كهربائية ، لا يوجد انهيار | |
| مقاومة العزل | > 10MΩ | EN60065 | تحت الضغط الجوي العادي ، والرطوبة النسبية 90٪ ، واختبار ظروف الجهد 500Vdc ، يجب ألا تقل مقاومة العزل لجزء الدائرة الرئيسية AC / DC على الأرض ، وجزء التيار المتردد إلى جزء التيار المستمر عن 10MΩ. |
| مقاومة التأريض | <0.1 درجة | GB4943 | |
| الاتصال الحالي | <3.5 مللي أمبير | GB4943 | |
| المواصفات الميكانيكية | |
| L × W × H (مم) | على النحو التالي الرسم التخطيطي |
| الوزن (كجم) | ≤1.3 كجم |
3. إشارة
| جدول تعريف المحطة | ||||
| تيerminalا. | دبوس لا. (من اليسار إلى حق) | طباعة الشاشة | االجهد الناتج دتعريف | ملحوظة |
| طرف الإدخال | 1 | إل | إدخال التيار المتردد الأسلاك الحية | واجهة استخدام موصل VH5.08-3P |
| 2 | ن | سلك محايد لمدخل التيار المتردد | ||
| 3 | PE | التأريض | ||
| محطة الإخراج | 1 | + 53.5 فولت | خرج 53.5 فولت + | تستخدم الواجهة موصل VH5.08-4P و VH5.08-2Pconnector |
| 2 | + 53.5 فولت | خرج 53.5 فولت + | ||
| 3 | GND | 53.5 فولت إخراج الأرض | ||
| 4 | GND | 53.5 فولت إخراج الأرض | ||
| 5 | + 12 فولت | خرج 12Vdc + | ||
| 6 | GND | إخراج الأرض 12Vdc | ||
| محطة المراقبة | 1 | AC / حسنًا | إشارة إنذار إدخال التيار المتردد | 2001S-3P (خطوة دبوس 2.54 مم ، قطر الدبوس 0.64 مم) |
| 2 | DC / موافق | إشارة إنذار خرج DC | ||
| 3 | GND | أرض الإنذار | ||
