أجهزة ذكية للخارج متكاملة مع وحدة مراقبة ومراقب درجة الحرارة

1.المجلس الخارجي المتكامل للاتصالات مقدمة

المعلمات التقنية

قائمة ملحقات الخزانات الخارجية

2إدخال ذكي للخارج

تستخدم سلسلة الخزانات المتكاملة الذكية في الهواء الطلق بشكل رئيسي لمحطات الاتصالات اللاسلكية ، بما في ذلك نظام الجيل الجديد 3G / 4G ، خدمات الاتصالات / الشبكة المتكاملة ،محطة تغيير الوصول/البث، الاتصالات / الإرسال في حالات الطوارئ ، الخ.

3الهيكل

سلسلة الخزانات الخارجي الذكية تعتمد لوحة شطيرة رغوة بسماكة 20 ملم ومادة EPS مقاومة للحريق في الداخل ، والتي تتكون من صندوق خارجي ،أجزاء وملحقات داخلية من الصفائح المعدنيةالصندوق ضيق في الهيكل، سهل التثبيت، ممتازة في أداء الختم، وIP55 في درجة الحماية.

يتم تقسيم الخزانة إلى خزانة المعدات وخزانة الطاقة وخزانة البطارية وفقا لوظائفها.

مجلس الوزراء الخارجي المتكامل للمحطة الأساسية يتبنى مجلس الوزراء وحدي الحوض و مجلس الوزراء مزدوج الحوض. أبعاد مجلس الوزراء وحدي الحوض هي: البعد الخارجي W x D x H: 900mmx900mmx2100mm

خزانة المعدات: يتم دمجها بشكل رئيسي مع وحدة توزيع الطاقة المتغيرة، وحدة مراقبة الحلقة الديناميكية، ومروحة مباشرة مساعدة وإضاءة LED.

الباب والقفل: يتم دمجها أساسا مع وحدة توزيع الطاقة المتغيرة، وحدة مراقبة الحلقة الديناميكية، ومروحة مساعدة مباشرة من خلال وإضاءة LED.والفجوة بين الأبواب ضيقة. زاوية فتح الباب> 110 ° ، و الباب الخزانة يحتوي على هيكل الحد. جهاز الحد الباب لديه وظيفة الحد عندما يكون الباب في حالة "مفتوحة".قفل الباب يتبنى هيكل ثلاث نقاط من عصا سحب ولوحة القفل، الذي هو ثابت في الهيكل وقوي في مكافحة السرقة.

الترتيب العام:

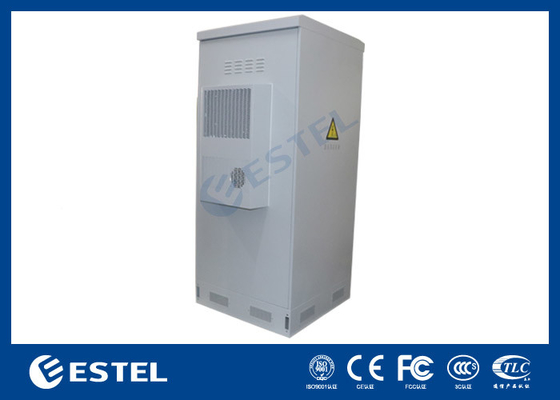

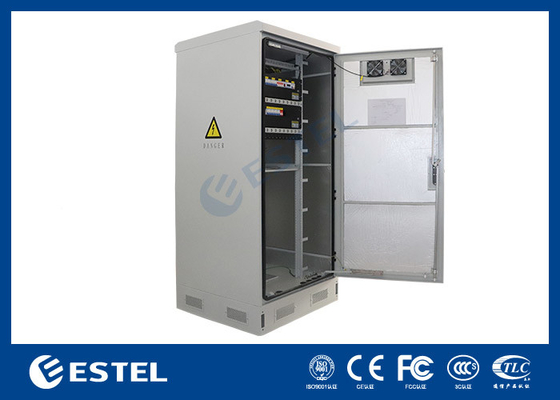

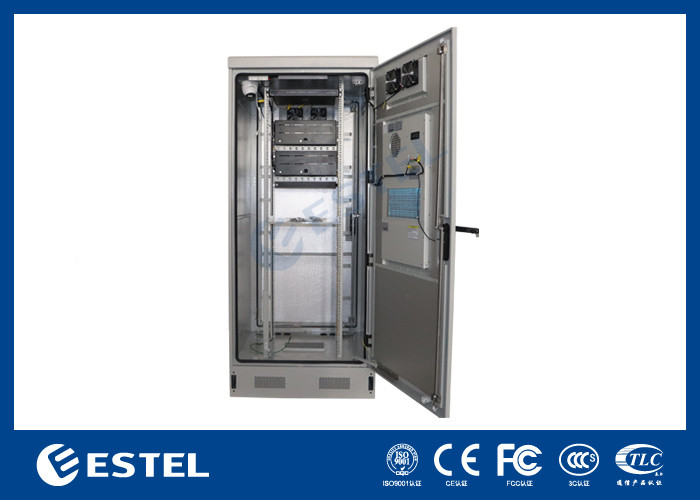

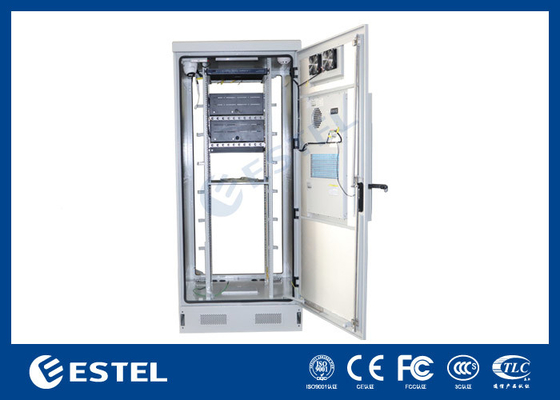

الصور:

4مؤشرات تقنية هيكلية

(1) يمكن تثبيت الخزانة مع رف 19 بوصة قياسية، رف 21 بوصة ورف البطارية.تلبية متطلباتو;

(2) تستخدم الخزانة اتصالًا متداخلًا مع جهاز مضاد للترهل كهيكل وربط محمل. محاور الارتكاز لتثبيت جسم الخزانة هي محاور معدنية ساخنة.يجب أن يتم ترتيب المسامير أو المكسرات بالترتيبيجب ألا يكون هناك رأس منحرف، أو رأس مكسور أو فضفاضة. سطح المسمار ليس مغطى، أو مشوه أو تالف.

2.2 الباب والحدود الباب

A يستخدم باب الخزانة هيكل باب معلّق عمودي.

ب جهاز الحد الباب لديه وظيفة الحد عندما يكون الباب في حالة "مفتوحة".

ج جهاز قيود الباب ينشط وظيفة القيود تلقائيًا عند فتح الباب، ويُلغي وظيفة القيود يدويًا عند إغلاق الباب.

D عندما يكون الباب مفتوحًا تمامًا ، تكون زاوية الافتتاح القصوى أكبر من 110

يجب أن تكون الأبواب وأجهزة الحدود في حالة جيدة دون ارتداء مفرط بعد 1000 مرة من عمليات فتح / إغلاق متكررة.

F جهاز الحد الباب يمكن أن يتحمل الحمل الساكن الناجم عن فتح وإغلاق الباب الناتج عن رياح 22m / s تحت الحد الحد، دون تلف ميكانيكي أو عطل وظيفي.

5تصميم نافذة التهوية وشاشة المرشح

1يتم لحام شبكة من الفولاذ المقاوم للصدأ بسماكة 1 ملم ومواصفات 16 شبكة في منفذ الهواء من نافذة التهوية ،الذي له وظيفة منع غزو الحشرات والحيوانات المتضاربةهناك عنصر شبكة مقاوم للتآكل ضد الغبار داخل مدخل الهواء من نافذة التهوية.عنصر الشبكة المقاومة للغبار هو مرشح بسماكة 10 ملم ومواصفات 30 ppi. يتم طي شبكة المرشح مع شبكة الدعم المطوية ، ويتم تثبيت المرشح في إطار لوحة الألومنيوم. يعتمد تجمع الشبكة المقاومة للغبار بأكملها على تصميم وحداتي لصيانة سهلة.

2مصمم منفذ هواء المروحة على مجموعة لوحة الباب مصمم منفذ هواء المروحة والخزانة كشاشات بزاوية عمودية 35 درجة.مياه الأمطار تتدفق إلى أسفل على طول الممراتفي نفس الوقت، هناك هيكل ثانوي في منفذ الهواء لمنع مياه الأمطار من التدفق إلى الهيكل.

6تصميم الأسلاك وحماية الأرض

تصميم الأسلاك

(1) يجب أن يتم توجيه الكابلات الغذائية والكابلات الخارجية الأخرى في القاع.

(2) يتبنى الأسلاك الداخلية بين العديد من الخزانات القياسية طريقة الأسلاك للقاعدة خارج الخزانة.

(3) يجب أن يتم توجيه خط التيار المتردد، خط التيار المتردد، خط الإشارة والأسلاك الأرضية بشكل منفصل وربطها؛

(4) تم تصميم الجزء السفلي من الخزانة مع ثقب لتمرير الأسلاك وحلقة مطاطية لتمرير الأسلاك.تم تصميم عمود مجلس الوزراء مع ثقب تمرير السلك والفتح تم صبغ دون burr.

الحماية من التشنج

1. يتم تجهيز الخزانة بعصا أرضية ، وهي مصنوعة من عصا النحاس مع طبقة مضادة للتآكل ، مع مساحة مقطعية 50mm2 ،و 10 ثقوب المسمار الترابط من الحجم المناسب والمسمارات المقابلة محجوزة;
2. يتم ربط الأجزاء المعدنية للخزانة ببعضها وتوصيلها بعصا الأرض. مقاومة الاتصال بين أي نقطتين أقل من 0.1 Ω.
3. يتم توصيل الأرضية الوقائية للمعدات الأخرى في الخزانة بعصا الأرضية.
4. جميع أسلاك الترس في مجلس الوزراء تبني الكابلات الوطنية القياسية الصفراء والخضراء، والأسلاك النحاسية الأساسية مع مساحة مقطع من 4mm2
5. نقطة اتصال الأرض لديها علامات أرضية واضحة.
6. يجب أن تكون الخزانة متصلة بنظام الأرضية الخارجي لضمان سلامة الأرضية للخزانة والمعدات الموجودة في الخزانة.وتلبي الأحكام ذات الصلة من QB-W-011-2007 المواصفات التقنية لحماية البرق والتأرجح للمحطة الأساسية.

التصميم المضاد للسرقة

تصميم قفل الباب ضد السرقة

يجب أن تستوفي مقاومة القفل المضاد للسرقة للفوضى متطلبات الفئة B في GA/T 73-1994، كما هو مبين في الشكل.

القفل المضاد للسرقة وإطار الباب يستخدم هيكل من ثلاث نقاط لمكافحة السرقة.

ربط الاتصال

• يتم استخدام الاتصال المتداخل مع الجهاز المضاد للانفصال كاتصال هيكلي وحامل للحمل. محاور الراساة لتثبيت جسم الخزانة هي محاور معدنية ساخنة.الاتصال ثابت ولا يوجد اتصال مفقود أو اتصال افتراضي;
• يجب أن تكون المسامير أو المكسرات مرتبة بالترتيب المناسب، ولا يجب أن يكون هناك رأس منحرف أو رأس مكسور أو فضفاض. سطح المسامير ليس مجوفًا أو مشوهًا أو متضررًا.
• مفصل الباب يتبنى وضع مفصل داخلي

لون الطلاء

لون طلاء سطح الخزانة هو الرمادي الأبيض (RAL7035) ، إذا كان للبناء البلدي متطلبات خاصة ، فيمكن أيضًا استخدام اللون المطلوب للبناء البلدي.الطلاء يستوفي متطلبات GB/T 3181-2008.

7السمات الرئيسية

• الصندوق له خصائص منع الغبار، والحماية من الشمس، والحماية من المطر، وما إلى ذلك، وتتكيف تماما مع البيئة الخارجية.
• تتبنى خزانة المعدات تكييف الهواء لتبديد الحرارة (يمكن أيضًا اختيار مبادل الحرارة كمعدات لتبديد الحرارة) ، مع MTBF ≥ 50000h.
• الخزانة مجهزة بأجهزة الإضاءة.
• تخطيط مجلس الوزراء معقول، وإدخال الكابلات، وتثبيت والأرضية مريحة للعمل والصيانة؛ خط الطاقة،خط الإشارة والكابل البصري لديه ثقوب دخول مستقلة، والتي لن تتداخل مع بعضها البعض.
• الكابلات المستخدمة في الخزانة مصنوعة من مواد مضادة للنار.

8مؤشرات الأداء الفني الرئيسية

• 8.1 ظروف الخدمة: درجة حرارة البيئة: - 40 °C ~ + 70 °Cالرطوبة المحيطة: ≤ 95% (في +40 درجة مئوية)الضغط الجوي: 70KPa ~ 106KPa.
• 8.2 المادة: لوحة معدنية + لوحة ساندوتش
• 8.3 معالجة السطح: إزالة الدهون، إزالة الصدأ، منع الصدأ والفوسفات (أو التصلب) ، رش البلاستيك.
• 8.4 حزمة تحمل 600 كجم أو أكثر
• 8.5 درجة حماية الخزانة: IP55.
• 8.6 مضاد للحريق: يلبي متطلبات GB5169.7 الاختبار A.
• 8.7 مقاومة العزل: يجب أن تكون مقاومة العزل بين جهاز الأرض والصندوق المعدني أقل من 2X104 M Ω/500V (DC).
• 8.8 الجهد المقاوم: يجب ألا يكون الجهد المقاوم بين جهاز التأريض والصندوق المعدني أقل من 3000 فولت (DC) / 1 دقيقة.
• 8.9 المقاومة الميكانيكية: كل سطح يتحمل ضغط عمودي > 980N ، والطرف الخارجي يتحمل ضغط عمودي > 200N بعد فتح الباب.

9رسم التركيب السفلي
