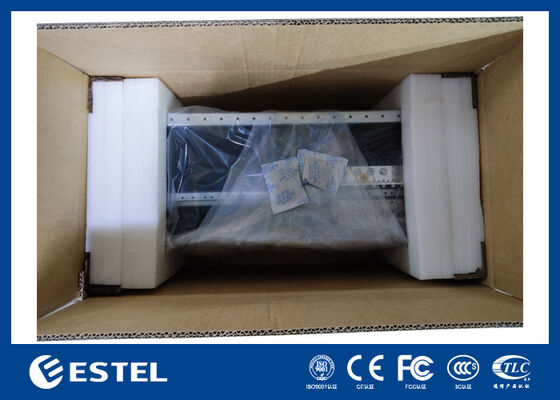

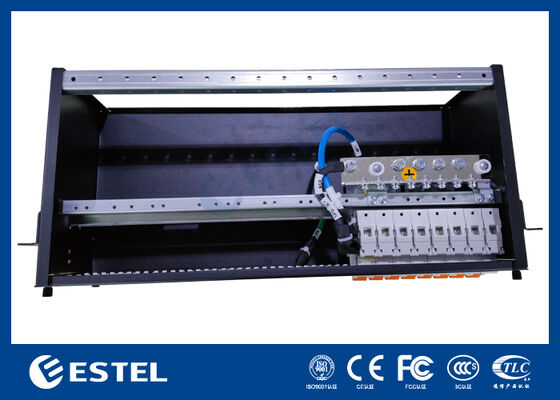

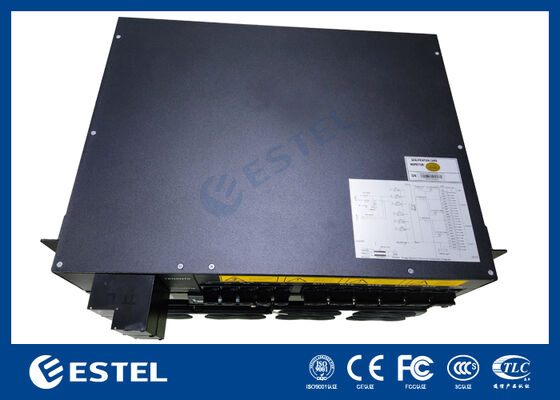

رف طاقة تيار مستمر ذكي 4U لعلب الاتصالات الخارجية والبنية التحتية اللاسلكية
تفاصيل المنتج
رف طاقة تيار مستمر 4U للاتصالات
,رف طاقة لعلب الاتصالات الخارجية
,نظام طاقة تيار مستمر للبنية التحتية اللاسلكية
رف طاقة متزامن ذكي 4U للبيوت الخارجيات للاتصالات
تحديد موقع المنتج رف الطاقة المتردد 4U للاتصالات الخارجية
هذا هو نظام طاقة متواصل 48 فولت ضيق ذو قدرة عالية تم تطويره لمشغلي الاتصالات ومكاملي النظام ومقدمي البنية التحتية الذين يحتاجون إلى إمدادات ثابتة من التيار المستمر في مساحة تثبيت محدودة.انها مناسبة بشكل خاص لغرف الاتصالات في الهواء الطلق، عقد FTTx ، مواقع BTS المدمجة ، ومعدات backhaul اللاسلكية ، ومحاطات الشبكات الصناعية حيث البصمة ، وصيانة الوصول الأمامي ، وموثوقية النظام أمر بالغ الأهمية.
تصميمه الوحدوي يسمح بالتوسع المرن مع نمو حمولة الموقع. يمكن للمشغلين البدء مع عدد أقل من وحدات المباشرة وإضافة القدرة لاحقًا دون استبدال النظام بأكمله ،والذي يساعد على التحكم في الاستثمار الأولي وتبسيط توسيع الشبكة.
كفاءة الفضاء دون التضحية بالوظيفة
تم تصميم ملف 4U للمواقع حيث مساحة الرف محدودة ولكن ما زال هناك حاجة إلى طاقة متواصلة موثوقة.صناديق الاتصالات على جانب الطريق، والحوائط الحافة.
التشغيل المستقر في بيئات الطاقة غير المستقرة
مع مجموعة واسعة من مدخلات التيار المتردد ، يمكن للنظام الاستمرار في العمل في ظل ظروف شبكة متقلبة غالبًا ما توجد في البيئات الريفية أو النائية أو الشبكة المختلطة.هذا يجعلها مناسبة لتوزيع الاتصالات حيث قد لا تكون نوعية الطاقة الواردة مثالية دائما.
إدارة النسخ الاحتياطية للبطارية
يدعم جهاز التحكم شحن البطارية ، وإدارة العائمة ، والتحكم في المساواة ، وفصل الجهد المنخفض ، والإشراف على الإنذار ، مما يحسن من موثوقية الطاقة الاحتياطية ويمدد عمر خدمة البطارية.
بيئات التطبيق النموذجية رف الطاقة 4U DC للاتصالات الخارجية
خزانات الاتصالات الخارجية
محطات قاعدة لاسلكية صغيرة ومواقع متكررة
أجهزة الميكروويف / الأجهزة اللاسلكية
أنظمة حركة المرور الذكية والاتصالات على الطريق
مراقبة الأمن ومراقبة الوصول وشبكات المراقبة
خزانات الاتصالات العامة وعقد الشبكات الصناعية
أبرز الميزات الرئيسية للتصميم رف الطاقة المتردد 4U للاتصالات الخارجية
هيكل 4U المدمج للتركيبات الحساسة للمساحة
يدعم وحدات المُستقيمات القابلة للتبديل الساخن للحفاظ السريع
توفير الكابلات والقطع في المقدمة يسهل التثبيت
جهاز تحكم ذكي مع إنذارات في الوقت الحقيقي وواجهات الاتصال
الكفاءة العالية تقلل من تراكم الحرارة الداخلية وتكلفة التشغيل
تصميم توزيع ثابت مرن لحملات الاتصالات ودمج البطارية الاحتياطية
التحكم في المروحة الذكية يعدل التبريد وفقا للحمل والحرارة
مناسبة لسيناريوهات الاتصالات الموزعة والصناعية والطاقة الحافة
المواصفات التقنية الرئيسية رف الطاقة 4U DC للاتصالات الخارجية
الميكانيكية والتركيب
|
البند |
المواصفات |
|
نوع المنتج |
نظام الطاقة المترددة للاتصالات 4U |
|
شكل التثبيت |
19 بوصة رف الصعود / دمج الخزانة |
|
الأبعاد |
482 ملم (غ) × 260 ملم (د) × 4U (ه) |
|
الوزن الصافي |
≤ 18 كجم |
|
تصميم الوصول |
الوصول الأمامي للأسلاك والرصد والصيانة |
|
طريقة التبريد |
التبريد الذكي للمروحة |
|
درجة الحماية |
IP20 |
المدخلات المترددة
|
البند |
المواصفات |
|
نطاق الجهد المدخل |
85 ≈ 300 VAC |
|
الجهد المدخل الاسمي |
220 VAC |
|
نطاق التردد |
4566 هرتز |
|
عامل الطاقة |
≥0.99 |
|
THD |
≤ 5% |
|
حماية مدخلات التيار المتردد |
إنذار عدم طبيعة الجهد الزائد أو المنخفض أو الزيادة |
مخرجات التيار المباشر
|
البند |
المواصفات |
|
الجهد الإخراج الاسمي |
-48 فولت DC |
|
نطاق الجهد الخارجي |
-42 فولت إلى -58 فولت DC |
|
أقصى قدر من الطاقة |
6 كيلوواط |
|
الحد الأقصى للتيار الخارجي |
125 أ |
|
قدرة وحدة المصلح |
2 كيلوواط لكل وحدة |
|
تكوين المصلح |
ما يصل إلى 3 وحدات محاكاة |
|
دقة تنظيم الجهد |
≤ ± 0.5% |
|
تنظيم الحمل |
≤ ± 0.5% |
|
الكفاءة العامة |
≥95.5% |
بطارية وإدارة الحمل
|
البند |
المواصفات |
|
وضع شحن البطارية |
رسوم تعويم / رسوم تساوي |
|
حماية البطارية |
إنقطاع الجهد المنخفض (LVD) ، حماية القطبية العكسية |
|
تعويض درجة حرارة البطارية |
مدعوم (مستشعر اختياري) |
|
توزيع الحمل |
MCB / فيوز اختياري وفقا لتصميم المشروع |
|
فروع البطارية |
سلسلة بطارية 1 ′′ 2 اختياري |
|
فروع الحمولة المستمرة |
قابلة للتكوين على أساس تخطيط الخزانة |
المراقبة والاتصالات
|
البند |
المواصفات |
|
نوع جهاز التحكم |
وحدة مراقبة رقمية ذكية |
|
العرض المحلي |
مؤشرات الحالة LCD / LED |
|
موانئ الاتصال |
RS485 / Ethernet |
|
البروتوكولات الاختيارية |
SNMP / Modbus |
|
وظائف الإنذار |
فشل التيار المتردد، عدم طبيعة التيار المتردد، خطأ في المكينة، خطأ في المروحة، بطارية منخفضة الجهد، زيادة درجة الحرارة |
|
مراقبة عن بعد |
مدعوم |
الأداء البيئي
|
البند |
المواصفات |
|
درجة حرارة العمل |
-25°C إلى +65°C |
|
درجة حرارة التخزين |
-40°C إلى +70°C |
|
الرطوبة النسبية |
5%~95% (غير مكثف) |
|
مستوى الضوضاء |
≤58 ديسيبل |
يساعد هذا الهيكل المتكامل العملاء على تقليل عدد الأجهزة المنفصلة المطلوبة داخل الخزانة ، مما يجعل تصميم الموقع بشكل عام أكثر نظافة وأسهل في الصيانة.
-
