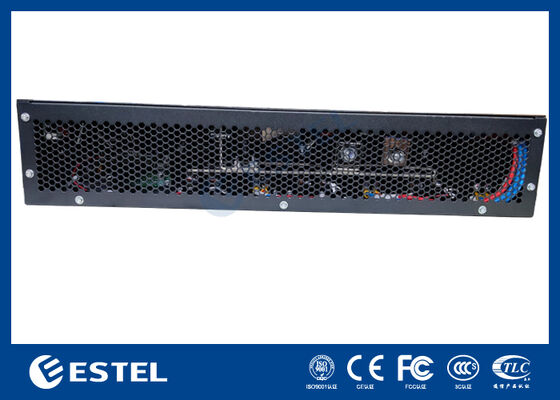

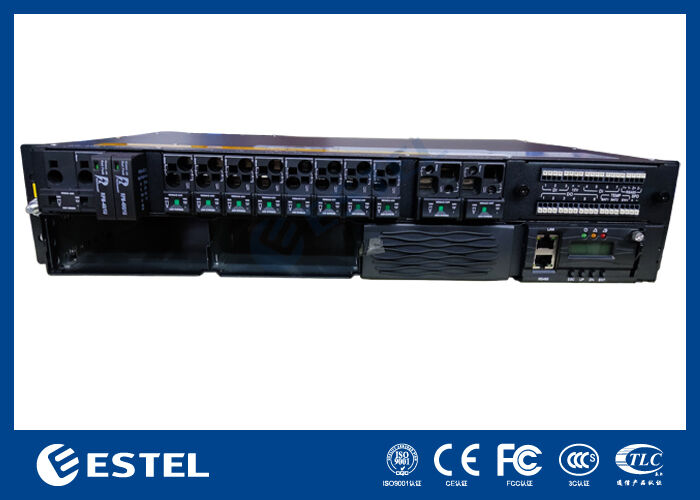

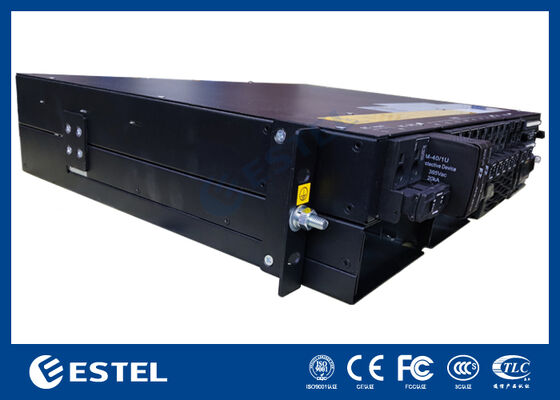

نظام طاقة التيار المستمر ذو سعة عالية 9 كيلو واط، 2U، مثبت على الرف، مقومات 3000 واط معيارية، مدخل تيار متردد واسع، كفاءة >96%

نظرة عامة على المنتج

نظام طاقة التيار المستمر 9 كيلو واط، 2U، المثبت على الرف هو حل عالي السعة مصمم لشبكات الاتصالات ومراكز البيانات والمرافق الصناعية التي تتطلب إمدادًا موثوقًا به من التيار المستمر. وهو يدعم مدخلات أحادية الطور 220 فولت تيار متردد، مما يوفر خرجًا مستقرًا من -43 إلى -58 فولت تيار مستمر بقيمة مقدرة تبلغ -53.5 فولت تيار مستمر. مع سعة قصوى تبلغ 9 كيلو واط، يضمن هذا النظام طاقة كافية للتطبيقات واسعة النطاق مع الحفاظ على كفاءة تزيد عن 96%.

يدمج النظام ما يصل إلى 3 وحدات مقوم (تكرار N+1)، كل منها مصنف عند 3000 واط ويزن ≤2 كجم. تتميز هذه الوحدات بتبريد قسري، وعامل طاقة عالي ≥0.99، و THD ≤5%، مما يضمن تحويل طاقة تيار مستمر نظيفة ومستقرة. مع الصيانة الأمامية، ومدخل الكابلات العلوي، وحماية IP20، تعطي التصميم الأولوية للسلامة، وقابلية الصيانة، وسهولة الدمج في رفوف 19 بوصة.

يتضمن توزيع التيار المستمر قواطع بطارية 2*125 أمبير و4*32A+4*50A قواطع الحمل، مما يوفر إدارة حمل مرنة وآمنة. يدعم المتحكم الذكي 3 مدخلات تناظرية، و 7 مدخلات رقمية، و 6 إنذارات تلامس جاف، والاتصال عن بعد عبر RS232/485 و SNMP. يتم تمكين المراقبة المحلية من خلال شاشة LCD.

تم تصميمه للبيئات الصعبة، ويعمل الجهاز من -40 درجة مئوية إلى +65 درجة مئوية، ويتحمل رطوبة غير متكثفة بنسبة 5-95%، ويحافظ على التشغيل المستقر على ارتفاعات تصل إلى 3000 متر. بفضل بنيته المعيارية وأدائه القوي، يعد نظام طاقة التيار المستمر 9 كيلو واط، 3U، خيارًا مثاليًا للبنية التحتية الهامة التي تتطلب حلول طاقة قابلة للتطوير وموثوقة.

النظام

• الأبعاد: 482.0 (عرض) × 350.0 (عمق) × 2U (ارتفاع)

• الوزن: ≤20 كجم (بدون مقومات)

• وضع التبريد: التبريد الطبيعي

• وضع التثبيت: مثبت على رف 19 بوصة أو داخل الخزانة

• وضع الكابلات: مدخل علوي ومخرج علوي

• وضع الصيانة: صيانة أمامية، دعم تغيير درجة الوحدة

• مستوى الحماية: IP20

توزيع التيار المتردد

• وضع الإدخال: أحادي الطور 220 فولت تيار متردد

• سعة الإدخال: 2×63 أمبير/1P

• تردد الإدخال: 45-66 هرتز، القيمة المقدرة: 50 هرتز/60 هرتز

• AC SPD: 20 كيلو أمبير/40 كيلو أمبير، 8/20 ميكروثانية

توزيع التيار المستمر

• جهد الخرج: -43 ~ -58 فولت تيار مستمر، القيمة المقدرة: -53.5 فولت تيار مستمر

• السعة القصوى:9 كيلو واط (3*3 كيلو واط، تكرار N+1)

• قواطع البطارية: 2×125 أمبير/1P

• قواطع الحمل: LLVD: لا يوجد؛ BLVD: 4×32 أمبير/1PN+4×40 أمبير/1PN

• DC SPD: 10 كيلو أمبير، 8/20 ميكروثانية

المقوم

• جهد الإدخال: 85 فولت تيار متردد ~ 300 فولت تيار متردد، مقدر 220 فولت تيار متردد

• الكفاءة: >96%

• الطاقة المقدرة: 3000 واط (176-300 فولت تيار متردد)

• درجة حرارة التشغيل: -40 درجة مئوية ~ +75 درجة مئوية (الخرج الكامل أقل من 50 درجة مئوية)

• الأبعاد: 106.5 ملم (عرض) × 286 ملم (عمق) × 41.5 ملم (ارتفاع) (1U/ارتفاع)

• الوزن: ≤2 كجم

• وضع التبريد: التبريد القسري

• عامل القدرة: ≥0.99

• THD: ≤5%

• خرج التيار المستمر: -43 ~ -58 فولت تيار مستمر، مقدر -53.5 فولت تيار مستمر، بحد أقصى 55 أمبير

وحدة التحكم

• إدخال الإشارة: 3 AI (2 درجة حرارة البطارية، 1 درجة الحرارة المحيطة)، 7 DI

• خرج الإنذار: 6 تلامس جاف

• منفذ الاتصال: RS232/485، SNMP

• وضع العرض: LCD

البيئة

• درجة حرارة التشغيل: -40 درجة مئوية ~ +65 درجة مئوية (الخرج الكامل أقل من 50 درجة مئوية)

• درجة حرارة التخزين: -40 درجة مئوية ~ +70 درجة مئوية

• رطوبة التشغيل: 5% ~ 95% (غير متكثفة)

• الارتفاع: 0 ~ 3000 متر (إذا كان الارتفاع ضمن نطاق 2000 متر إلى 3000 متر، تنخفض درجة حرارة التشغيل القصوى بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر.)
