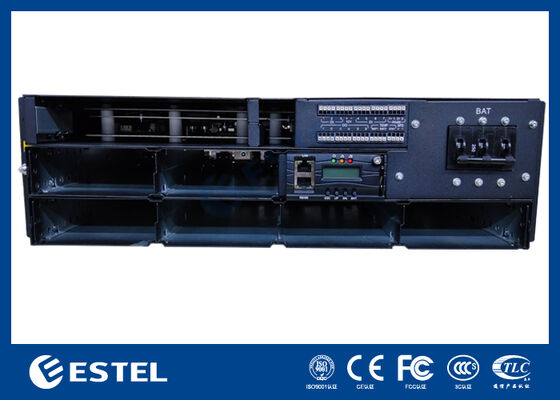

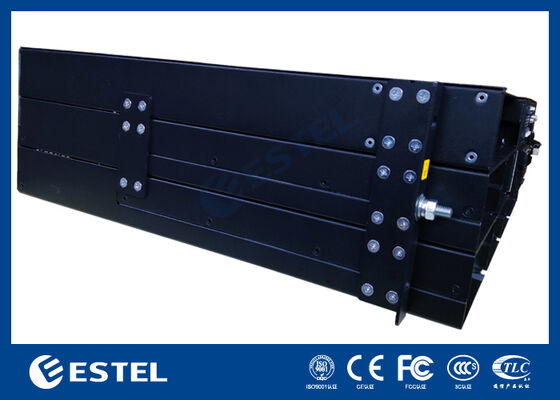

نظام طاقة التيار المستمر 18 كيلو واط 3U المثبت على الحامل، مقومات 3 كيلو واط معيارية، كفاءة >96%

نظرة عامة على المنتج

نظام طاقة التيار المستمر 18 كيلو واط 3U المثبت على الحامل هو حل عالي السعة مصمم لشبكات الاتصالات ومراكز البيانات والمرافق الصناعية التي تتطلب مصدر تيار مستمر موثوقًا به. يدعم كلاً من مدخلات ثلاثية الطور 380 فولت تيار متردد ومدخلات أحادية الطور 220 فولت تيار متردد، مما يوفر خرجًا مستقرًا من -43 إلى -58 فولت تيار مستمر بقيمة مقدرة تبلغ -53.5 فولت تيار مستمر. مع سعة قصوى تبلغ 18 كيلو واط، يضمن هذا النظام طاقة كافية للتطبيقات واسعة النطاق مع الحفاظ على كفاءة تزيد عن 96%.

يدمج النظام ما يصل إلى 6 وحدات مقوم (N+1 تكرار)، كل منها مصنف عند 3000 واط ويزن ≤2 كجم. تتميز هذه الوحدات بتبريد قسري، وعامل طاقة مرتفع ≥0.99، و THD ≤5%، مما يضمن تحويل طاقة تيار مستمر نظيفًا ومستقرًا. مع الصيانة الأمامية، ومدخل الكابلات العلوي، وحماية IP20، يعطي التصميم الأولوية للسلامة، وقابلية الخدمة، وسهولة التكامل في حوامل 19 بوصة.

يشمل توزيع التيار المستمر قواطع بطارية 1*250 أمبير و6*≤63A+2*≤125A (محجوزة)قواطع الحمل، مما يوفر إدارة حمل مرنة وآمنة. يدعم المتحكم الذكي 3 مدخلات تناظرية، و 7 مدخلات رقمية، و 6 إنذارات تلامس جاف، والاتصال عن بعد عبر RS232/485 و SNMP. يتم تمكين المراقبة المحلية من خلال شاشة LCD.

تم تصميمه للبيئات الصعبة، ويعمل الجهاز من -40 درجة مئوية إلى +65 درجة مئوية، ويتحمل رطوبة غير متكاثفة بنسبة 5-95%، ويحافظ على التشغيل المستقر على ارتفاعات تصل إلى 3000 متر. بفضل بنيته المعيارية وأدائه القوي، يعد نظام طاقة التيار المستمر 18 كيلو واط 3U خيارًا مثاليًا للبنية التحتية الهامة التي تتطلب حلول طاقة قابلة للتطوير وموثوقة.

النظام

• الأبعاد: 482.0 (عرض) × 350.0 (عمق) × 3U (ارتفاع)

• الوزن: ≤20 كجم (بدون مقومات)

• وضع التبريد: التبريد الطبيعي

• وضع التثبيت: مثبت على حامل 19 بوصة أو داخل الخزانة

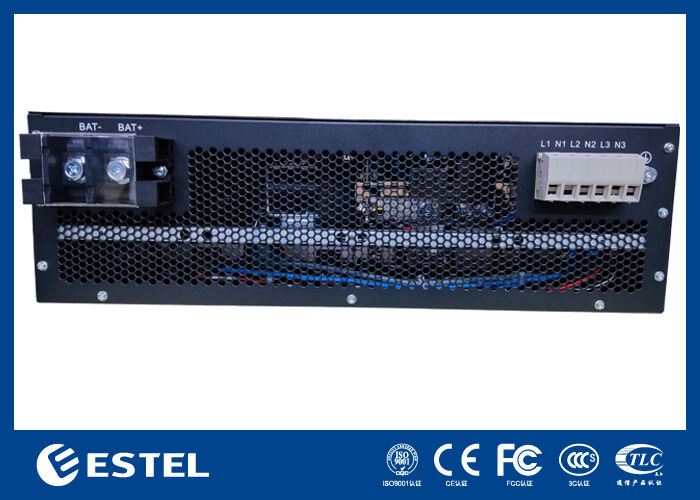

• وضع الكابلات: مدخل علوي ومخرج علوي

• وضع الصيانة: صيانة أمامية، دعم تغيير درجة الوحدة

• مستوى الحماية: IP20

توزيع التيار المتردد

• وضع الإدخال:380 فولت تيار متردد ثلاثي الطور / 220 فولت تيار متردد أحادي الطور

• تردد الإدخال: 45-66 هرتز، القيمة المقدرة: 50 هرتز / 60 هرتز

• AC SPD: 20kA/40kA, 8/20μs

توزيع التيار المستمر

• جهد الخرج: -43 ~ -58VDC، القيمة المقدرة: -53.5VDC

• السعة القصوى:18 كيلو واط (6*3 كيلو واط، N+1 تكرار)

• قواطع البطارية: 1×250 أمبير

• قواطع الحمل:1*≤125A/1PN (محجوزة); BLVD:6*≤63A/1PN+2*≤125A/1PN (محجوزة)

• DC SPD: 10kA, 8/20μs

المقوم

• جهد الإدخال: 85VAC ~ 300VAC، مقدر 220VAC

• الكفاءة: >96%

• الطاقة المقدرة: 3000 واط (176-300VAC)

• درجة حرارة التشغيل: -40 درجة مئوية ~ +75 درجة مئوية (الخرج الكامل أقل من 50 درجة مئوية)

• الأبعاد: 106.5 مم (عرض) × 286 مم (عمق) × 41.5 مم (ارتفاع) (1U/ارتفاع)

• الوزن: ≤2 كجم

• وضع التبريد: التبريد القسري

• عامل القدرة: ≥0.99

• THD: ≤5%

• خرج التيار المستمر: -43 ~ -58VDC، مقدر -53.5VDC، بحد أقصى 55 أمبير

وحدة التحكم

• إدخال الإشارة: 3 AI (2 درجة حرارة البطارية، 1 درجة الحرارة المحيطة)، 7 DI

• خرج الإنذار: 6 تلامس جاف

• منفذ الاتصال: RS232/485، SNMP

• وضع العرض: LCD

البيئة

• درجة حرارة التشغيل: -40 درجة مئوية ~ +65 درجة مئوية (الخرج الكامل أقل من 50 درجة مئوية)

• درجة حرارة التخزين: -40 درجة مئوية ~ +70 درجة مئوية

• رطوبة التشغيل: 5% ~ 95% (غير متكاثفة)

• الارتفاع: 0 ~ 3000 متر (إذا كان الارتفاع ضمن نطاق 2000 متر إلى 3000 متر، تنخفض درجة حرارة التشغيل القصوى بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر.)
