DC48V 24kw نظام تصحيح وقف واحد ذكي رف الطاقة الاتصالات
تفاصيل المنتج
نظام تصحيح 48 فولت للاتصالات
,مزود طاقة اتصالات بقدرة 24 كيلو واط
,نظام مقوم للإدارة عن بعد
DC48V 24kw نظام تصحيح وقف واحد ذكي رف الطاقة الاتصالات
لمحة عامة عن المنتجنظام تصحيح DC48V 24kw One Stop

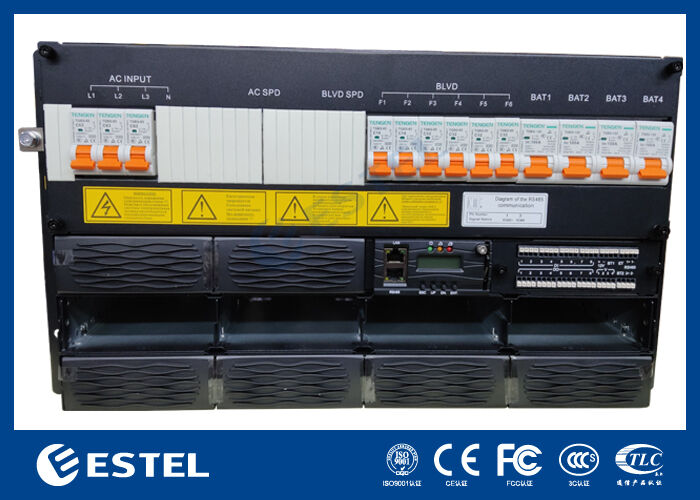

الـ ET48400 هونظام طاقة الوقود المترددنظام الطاقة ذو الـ 19 بوصة من إنتاج شركة ESTEL، مع تصميم مضغوط بطول 5U للتطبيقات الحاسمة لنقل الألياف والموجات الدقيقة، وأجهزة الوصول، والمفاتيح، إلخ.أقصى طاقة للنظام هي 400A، مع مفاتيح الدوائر لدخول التيار المتردد، والبطاريات والحمولات.تقبل مدخل ثلاثي المراحل 380VAC وتوفر مخرجات ثابتة متواصلة قابلة للتعديل بين 43VDC إلى 58VDC ، مع نقطة تشغيل اسمية من 53.5VDC. تقدم طاقة إخراج أقصاها 24kW ،هذا النظام يدعم بشكل موثوق منشآت ذات طلب كبير مع تحقيق كفاءة تحويل الطاقة تزيد عن 96٪.
ويتم تجهيز لوحة توزيع التيار المباشر مع 4 * 100A / 1P مفككات بطارية وتشمل 2 *قابلة للتوسعLLVDووظيفة BLVD ((بطارية انقطاع الجهد المنخفض) لإدارة الطاقة الآمنة والمرنة. يتم توفير معلومات النظام بواسطة جهاز تحكم مخصص يحتوي على 3 مدخلات مستشعرات تناظرية ،8 مدخلات حالة رقمية، و 8 رلايات إنذار قابلة للتهيئة للاتصال الجاف. يتم تمكين المراقبة والإدارة عن بعد عبر واجهات RS232/485 و SNMP ،في حين أن شاشة LCD المتكاملة تسمح بعرض الوضع المحلي وتكوين.
توزيع التيار المترددمننظام تصحيح DC48V 24kw One Stop
-
وضع الإدخال:380VAC ثلاثي المراحل ، 3 * 63A / 1P + N
-
تردد الدخول: 4566 هرتز، القيمة الاسمية: 50 هرتز/60 هرتز
توزيع التيار المباشرمننظام تصحيح DC48V 24kw One Stop
-
فولتاج الخروج: 43 ~ 58VDC ، القيمة الاسمية: 53.5VDC
-
السعة القصوى:24كيلوواط ((8*3كيلوواط، N + 1 إضافية)
-
مقطوعات البطارية:4*100A/1P
-
أجهزة كسر الحمل:
-
LLVD*2: تستخدم مع صندوق التوزيع
-
(بلو)2*16A/1P+4*32A/1P

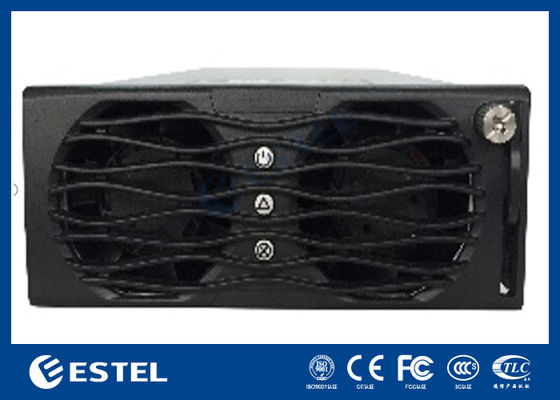

المصلحمننظام تصحيح DC48V 24kw One Stop
-
الجهد الدخالي:85VAC ~ 300VAC ، مقياس 220VAC
-
الكفاءة: > 96%
-
الطاقة الاسمية: 3000 واط (176VAC)
-
درجة حرارة العمل: 40 °C ~ + 75 °C (المخرج الكامل أقل من 50 °C)
-
مقاس: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)
-
الوزن: ≤2kg
-
وضع التبريد: تبريد قسري
-
عامل الطاقة: ≥0.99
-
THD: ≤5%
-
مخرجات التيار المباشر: 43 ~ 58VDC ، معدل 53.5VDC ، أقصى 55A
جهاز التحكممننظام تصحيح DC48V 24kw One Stop
-
النموذج: MC2600
-
مدخل الإشارة: 3 AI (3 درجة حرارة محيطة) ، 8 DI
-
إنتاج الإنذار: 8 اتصال جاف
-
منفذ الاتصال: RS232/485، SNMP
-
وضع العرض: LCD

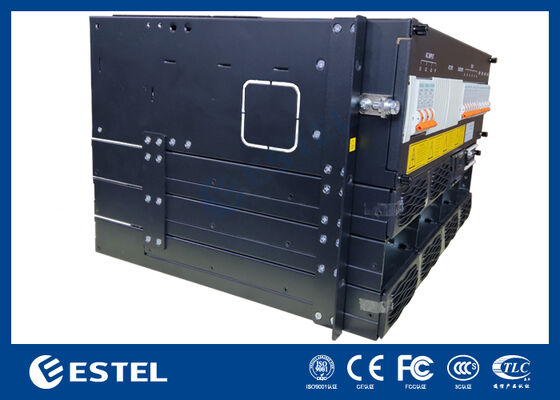

معلومات عننظام تصحيح DC48V 24kw One Stop
|
النظام |
البعد | 482.6 ((W) * 350.0 ((D) * 5U ((H) | ||
| الوزن | ≤25kg (بدون مُستقيمات) | |||
| وضع التبريد | التبريد الطبيعي | |||
| وضع التثبيت | مثبت على رف 19 بوصة | |||
| وضع الكابلات | المدخل الأعلى والمخرج الأعلى | |||
| وضع الصيانة | الصيانة الأمامية، تغيير درجة وحدة الدعم | |||
| مستوى الحماية | IP20 | |||
بيئة العملنظام تصحيح DC48V 24kw One Stop
|
البيئة |
التشغيل درجة الحرارة |
-40°C ~ +65°C (المخرج الكامل أقل من 50°C) | ||
| درجة حرارة التخزين | -40°C~+70°C | |||
| رطوبة العمل | 5%~95% ((غير مكثف) | |||
| الارتفاع | 0~3000m ((إذا كان الارتفاع في نطاق 2000m إلى 3000m، الحد الأقصى للعمل انخفضت درجة الحرارة بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر.) |
|||
لمحة عامة عننظام تصحيح DC48V 24kw One Stop

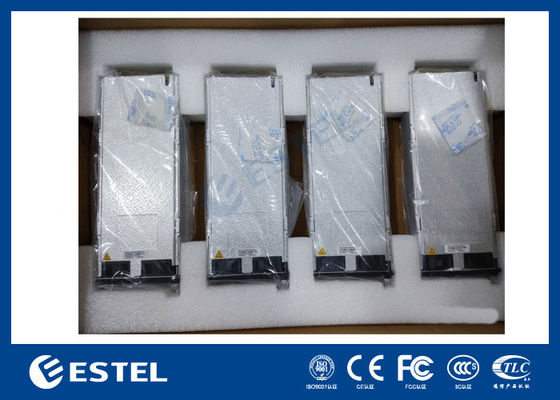

3000w وحدة مننظام تصحيح DC48V 24kw One Stop
-
